YFB-U磁翻板液位計遠傳桿
-

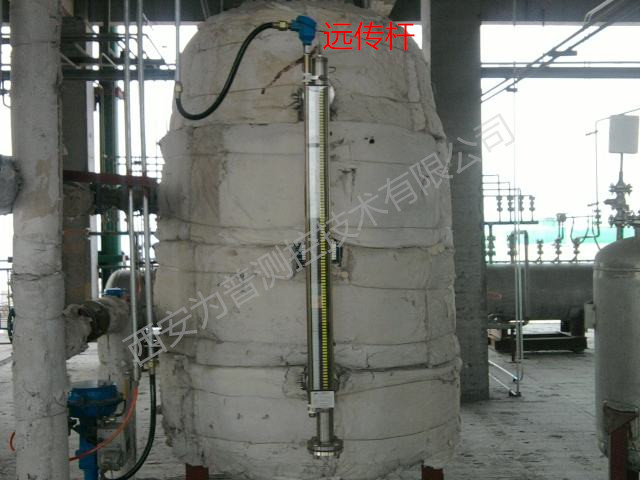

磁翻板液位計遠傳桿主要配合磁翻板液位計使用，遠傳變送器由液位傳感器和轉換模塊組成，該變送器的傳感器以捆綁的形式固定在磁性浮子液位計導管外側，使其處于液位計同一磁耦系統中，當磁性浮子隨液位上下移動時，對應液位位置的干簧芯片組受浮子內磁場的作用而動作，電阻阻值發生變化，通過轉換模塊將變化的電阻信號轉換成二線制4～20mADC標準信號輸出。
廣泛應用于石油、化工、化肥、制藥、電廠、造紙廠、冶煉廠、船舶和鍋爐等行業?？蓱糜谟懈g、有毒、易燃、易爆等場合的大型貯槽、球罐等容器。
產品特點
l 適合于磁性液位計，可集現場指示、遠傳輸出和控制報警于一身。
l 測量范圍大，不受儲罐高度限制。
l 遠傳桿與被測介質完全隔離，因而密封好，可靠性高，使用安全。
l 結構簡單，安裝方便，維護費低。
l 可與任何磁性液位計配套使用，降低費用。
技術參數
l 適合于磁性液位計，可集現場指示、遠傳輸出和控制報警于一身。
l 測量范圍大，不受儲罐高度限制。
l 遠傳桿與被測介質完全隔離，因而密封好，可靠性高，使用安全。
l 結構簡單，安裝方便，維護費低。
l 可與任何磁性液位計配套使用，降低費用。
技術參數
| 技術參數 | ||
| 量程（m） | 300mm——1600mm | |
| 輸出信號（mA) | 4～20（1～5V）二線制 | |
| 0～10（0～5V）三線制 | ||
| 通訊方式 | Hart協議、RS485協議 | |
| 精度 | 0.2 | 0.25 |
| 非線性/遲滯性（%FS）/重復性 | ≤0.2 | ≤0.25 |
| 零點及靈敏度溫度漂移(%FS/℃) | ≤0.01 | ≤0.02 |
| 長期穩定性(%FS/年） | ≤±0.1；≤±0.2 | |
| 工作電壓（Vdc) | +12～+36（標定值為+24) | |
| 工作溫度（℃） | -20～+85 | |
| 響應時間(1～90%)ms | ≤1 | |
| 殼體材料 | 304/316、其它 | |
| 防爆等級 | ExiaIICT6 | |
| 防護等級 | IP67 | |
| YFB-U- | YFB-U磁翻板遠傳桿 | ||||
| 測量范圍 | |||||
| 代號 | 輸出功能 | ||||
| Ａ | 4～20mA | ||||
| H | 4～20mA ，HART通訊協議 | ||||
| Ｗ | 4～20mA ，RS485通訊協議 | ||||
| 代號 | 精度等級 | ||||
| 1 | ±0.1% | ||||
| 2 | ±0.25% | ||||
| 代號 | 防爆形式 | ||||
| N | 無 | ||||
| I | 本安 | ||||
| d | 隔爆 | ||||
| YFB-U- | （） | H | 1 | d | （選型舉例） |
