WPRD501導波雷達物位計
- 導波雷達液位計，化學工業中的一種液位測量儀表。導波雷達液位計是依據時域反射原理(TDR)為基礎的雷達液位計，雷達液位計的電磁脈沖以光速沿鋼纜或探棒傳播，當遇到被測介質表面時，雷達液位計的部分脈沖被反射形成回波并沿相同路徑返回到脈沖發射裝置，發射裝置與被測介質表面的距離同脈沖在其間的傳播時間成正比，經計算得出液位高度。
產品特點
技術參數
l 最大量程： 30m
l 測量精度： ±10mm
l 天線結構： 不銹鋼316L喇叭/PTFE振子
l 過程連接： 法蘭、螺紋
l 過程溫度： -40～150 °C
l 過程壓力： -0.1-4MPa（法蘭）
l 防護等級：IP67
l 防爆等級：ExiaIIC T6
l 信號輸出： (4～20)mA/HART（兩線/四線）
l 供電電源： 兩線制（DC24V)
l 四線制(DC24V/AC220V)
l 應 用：液體，特別適合介電常數較小的液體
l 適用于高溫高壓復雜過程條件
l 可以測量介電常數大于等于1.4的任何介質
l 一般用于測量粘度≤500cst而且不容易產生粘附的介質。
l 桿式雷達最大量程可以達到6米，攬式最大量程30米。
l 對蒸汽和泡沫有很強的抑制能力，測量不受影響。
l 對于介電常數比較小的液體物料可以采用雙探桿式測量方式，以保障良好的準確測量精度。
技術參數
l 測量精度： ±10mm
l 天線結構： 不銹鋼316L喇叭/PTFE振子
l 過程連接： 法蘭、螺紋
l 過程溫度： -40～150 °C
l 過程壓力： -0.1-4MPa（法蘭）
l 防護等級：IP67
l 防爆等級：ExiaIIC T6
l 信號輸出： (4～20)mA/HART（兩線/四線）
l 供電電源： 兩線制（DC24V)
l 四線制(DC24V/AC220V)
l 應 用：液體，特別適合介電常數較小的液體
l 適用于高溫高壓復雜過程條件

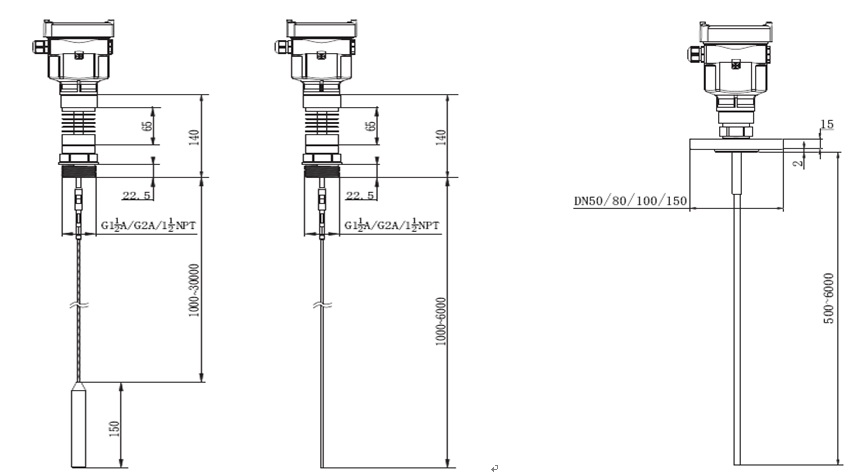

| WPRD501 | WPRD501導波雷達物位計 | |||||||
| P | 標準型（非防爆） | |||||||
| I | 本安防爆型（ExiaII CT6） | |||||||
| 天線形式/材料/過程溫度 | ||||||||
| A | 纜式/不銹鋼316L/ PTFE | |||||||
| B | 桿式/不銹鋼316L/PTFE | |||||||
| B2 | 雙桿式/不銹鋼316L/PTFE | |||||||
| X | 特殊定制 | |||||||
| 過程連接 | ||||||||
| G | 螺紋 G1½A | |||||||
| N | 螺紋 1½NPT | |||||||
| FA | 法蘭DN50 | |||||||
| 輸出信號 | ||||||||
| 2 | (4～20)mA/HART兩線制 | |||||||
| 4 | (4～20)mA/HART兩線/四線制 | |||||||
| 外殼/防護等級 | ||||||||
| A | 鋁/IP68 | |||||||
| B | 塑料/IP66 | |||||||
| C | 不銹鋼316L/IP67 | |||||||
| 電纜進線 | ||||||||
| M | M20*1.5 | |||||||
| N | 1/2NPT | |||||||
| 現場顯示/編程 | ||||||||
| V | 帶 | |||||||
| X | 不帶 | |||||||
| WPRD501 | P | B | G | 2 | A | M | X | |
