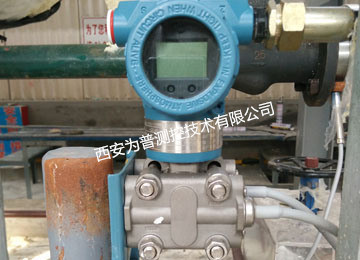

EYB3351差壓/壓力變送器
-
電容式差壓/壓力變送器，壓力或差壓將使傳感器電容值發生變化，產生的模擬信號經A/D 轉換后，變為數字信號送到微處理器，經過微處理器運算處理后輸出一個數字信號，經D/A 轉換后送到電流控制電路，轉化為4~20mA 模擬電流信號輸出。
用于壓力、液位、流量的測量。應用于石油、化工、冶金、電力、水文等工業過程現場。
儀表特點：
1. 用于壓力、液位、流量的測量
2. 模擬精度±0.075%~±0.2%F.S
3. 支持向現場總線與基本現場控制技術的升級
4. 量程比：100:1
5. 本安防爆
技術參數：
性能指標：（參考條件：零基量程、硅油、316L不銹鋼膜片、量程比1:1、數字微調值等于量程設定點值）
1. 用于壓力、液位、流量的測量
2. 模擬精度±0.075%~±0.2%F.S
3. 支持向現場總線與基本現場控制技術的升級
4. 量程比：100:1
5. 本安防爆
技術參數：
性能指標：（參考條件：零基量程、硅油、316L不銹鋼膜片、量程比1:1、數字微調值等于量程設定點值）
|
l 精度： ±0.075~0.2% l 環境溫度影響 零點：±0.01%/55℃量程：±0.05%/55℃ l 靜壓影響（差壓變送器） 1、零點誤差（可在靜壓下消除） 靜壓從0～13.7MPa，±0.1%/6.9MPa 靜壓超過13.7MPa， ±0.2%/6.9MPa 2、量程誤差±0.1%/6.9MPa l 穩定性 12個月，±0.01%FS，在溫度變化28℃，靜壓最大為6.9MPa，量程1:1條件下。 l 安裝位置影響 零點最多漂移250pa，可修正掉，無量程影響。 l 綜合性能（基于參考精度、環境溫度、靜壓影響等綜合誤差） 在變送器1:1量程，28℃溫度變化，6.9MPa靜壓下小于±0.01%。 l 振動影響（微量程除外） 在管道安裝過程條件相關的任意軸向上進行15至2000Hz測試小于±0.01%FS l 電源影響小于0.005%/V l 射頻干擾影響 20至1000MHz,1米條件下，±0.1%FS l 絕緣強度及反向保護 正、負接線端子與殼體之間50HZ,.100Vpp歷時一分鐘無飛弧現象。反接24VDC無損壞。 l 供電電壓 12V～45VDC（標準為24VDC，無負載可工作于12VDC) |

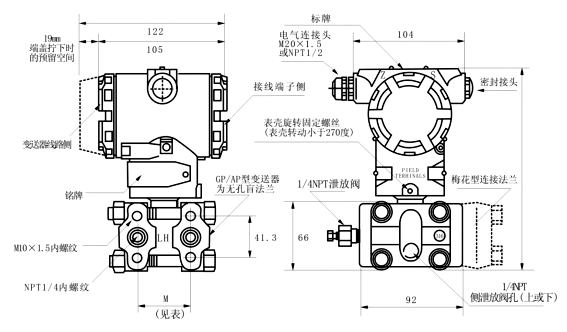

l 使用溫度-20℃～+80℃ l 貯藏溫度-40℃～+104℃相對濕度O～100% l 物理性能 重量：約3.9kg（標準配置，不帶安裝附件） 高度：190mm 電纜穿線孔M2Oxl.5或NPT1/2 l 引壓連接 1、引壓孔1/4NpT內錐管螺紋 2、引壓螺釘：M10xl.5，間距41.3mm l 法蘭液位型（詳見附表法蘭及規格尺寸） l 隔離膜片 316L、哈氏合金C-276、蒙乃爾、袒 l 氣/排液閥 316L、哈氏合金C-276或蒙乃爾可選 l 傳感器連接O型環 丁晴橡膠密封圈、聚四氟密封圈、金屬密封圈 l 電子殼體及涂層 低銅鋁合金、陽極氧化、噴涂聚氨脂 l 傳感器灌充液 硅油、氟油 l 表蓋及顯示盒 10mm鋼化玻璃、丁睛橡膠或密封 l 總體防護性能符合：IP67（相關參數） l 隔爆、本安認證 本安型“i”符合GB3836.1-2000 GB3836.4-2000 防爆等級：EXiaIICT6 隔爆型“d”符合GB3836.1-2000 GB3836.2-2000 l 防爆等級：EXdIICT5 |
| EYB3351 | EYB3351差壓/壓力變送器 | |||||||||||||||||||
| 代號 | 壓力類型 | |||||||||||||||||||
| DR | 微差壓變送器 | |||||||||||||||||||
| DP | 差壓變送器 | |||||||||||||||||||
| HP | 高靜壓差壓變送器 | |||||||||||||||||||
| AP | 絕對壓力變送器 | |||||||||||||||||||
| GP | 壓力變送器 | |||||||||||||||||||
| LT | 法蘭式液位變送器 | |||||||||||||||||||
| 1 | 0-50～500Pa | |||||||||||||||||||
| 2 | 0-0.1～1.5KPa | |||||||||||||||||||
| 3 | 0-1～6KPa | |||||||||||||||||||
| 4 | 0-6～40KPa | |||||||||||||||||||
| 5 | 0-40～250JPa | |||||||||||||||||||
| 6 | 0-0.16～1Mpa | |||||||||||||||||||
| 7 | 0-0.4～2.5Mpa | |||||||||||||||||||
| 8 | 0-1.6～10Mpa | |||||||||||||||||||
| 9 | 0-4～25Mpa | |||||||||||||||||||
| 0 | 0-0～40Mpa | |||||||||||||||||||
| 代號 | 輸出功能 | |||||||||||||||||||
| N | 普通模擬型（輸出：4～20mA） | |||||||||||||||||||
| S | 標準智能型（輸出：4～20mA帶HART總線協議） | |||||||||||||||||||
|
|
代 號 |
結構材料 | ||||||||||||||||||
| 法蘭接頭 | 排氣/排液閥 | 隔離陰片 | 灌充液體 | |||||||||||||||||
| J1 | 316不銹鋼 | 316不銹鋼 | 316不銹鋼 |
硅 油 |
||||||||||||||||
| J2 | 316不銹鋼 | 316不銹鋼 | 哈氏C-276 | |||||||||||||||||
| J3 | 316不銹鋼 | 316不銹鋼 | 蒙乃爾 | |||||||||||||||||
| J4 | 316不銹鋼 | 316不銹鋼 | 怛 | |||||||||||||||||
| 代號 | 靜壓MPa | |||||||||||||||||||
| A | 1 | |||||||||||||||||||
| B | 4 | |||||||||||||||||||
| C | 10 | |||||||||||||||||||
| E | 25 | |||||||||||||||||||
| F | 32 | |||||||||||||||||||
| 代號 | 精度 | |||||||||||||||||||
| 01 | 0.075%F3 | |||||||||||||||||||
| 02 | 0.2%F3 | |||||||||||||||||||
| 代號 | 電氣連接 | |||||||||||||||||||
| L1 | M20*1.5內螺紋 | |||||||||||||||||||
| L2 | 1/2NPT內螺紋 | |||||||||||||||||||
| 代號 | 附加功能 | |||||||||||||||||||
| M1 | 0-100%線性指示表頭 | |||||||||||||||||||
| M2 | LBD數碼顯示表頭 | |||||||||||||||||||
| M3 | LCD液晶顯示表頭 | |||||||||||||||||||
| B | 萬能安裝支架 | |||||||||||||||||||
| D0 | 泄放閥在壓力室中部 | |||||||||||||||||||
| D1 | 例面泄放閥在壓力室上部 | |||||||||||||||||||
| D2 | 例面泄放閥在壓力室下部 | |||||||||||||||||||
| C0 | 1/2-14MPT輸管內螺紋接頭 | |||||||||||||||||||
| C1 | M20*1.5 T型引壓接頭 | |||||||||||||||||||
| d | 防爆型 EXd II CRS | |||||||||||||||||||
| I | 本安型 EXia II C74 | |||||||||||||||||||
| EYB3351 | DP | 2 | S | J1 | A | 02 | L1 | M3 | (選型舉例） | |||||||||||
