EYB46微壓/微差壓變送器
-
EYB46微壓/微差壓變送器采用進口高精度、高穩定性微壓力敏芯片，經嚴格精密的溫度補償、線性補償、信號放大、V/I轉換，逆極性保護、壓力過載限流等信號處理，將很微小的差壓、風壓、流量等參數可靠地轉換成工業標準的4～20mA或0～10mA信號輸出。
該變送器可廣泛用于石油、化工、冶金、電力、輕紡、電子、醫藥、食品、環保等領域?qū)ιa(chǎn)過程中十分微小的非腐蝕性氣體的差壓、流量、風壓等進行可靠的測量和控制，是超凈廠房和鍋爐自動化檢測的理想產品。
儀表特點：
1.測非腐蝕性氣體的風壓、流量、微差壓
2.靈敏度高，可測小于100Pa的微小壓力
3.防浪涌電壓、極性反向保護
4.抗干擾設計
5.過載能力強
6.體積小，安裝方便
技術參數：
1.測非腐蝕性氣體的風壓、流量、微差壓
2.靈敏度高，可測小于100Pa的微小壓力
3.防浪涌電壓、極性反向保護
4.抗干擾設計
5.過載能力強
6.體積小，安裝方便
技術參數：
| 量程 | Pa | 0～±100、500……1000 | |
| KPa | 0～2、10……1000 | ||
| 壓力形式 | 差壓、表壓 | ||
| 輸出信號（mA) | 4～20（1～5V）二線制 | ||
| 0～10（0～5V）三線制 | |||
| 精度 | 0.1 | 0.2 | |
| 非線性 /重復性/遲滯性（%FS） | ≤0.1 | ≤0.2 | |
| 零點漂移(%FS/4h) | ≤0.1 | ≤0.2 | |
| 零點及靈敏度溫度漂移(%FS/℃) | ≤0.01 | ≤0.02 | |
| 長期穩定性(%FS/年） | ≤±0.2 | ||
| 工作電壓（V) | +12～+36（標定值為+24) | ||
| 工作溫度（℃） | -20～+85 | ||
| 靜壓（MPa） | ≤5 | ||
| 過載能力（%) | 200 | ||
| 負載電阻（Ω) | R=(U-12.5)/0.02-Rd其中：U為電源電壓，Rd為電纜內阻 | ||
| 響應時間(10～90%)ms | ≤1 | ||
| 測量介質 | 非腐蝕性氣體 | ||
| 膜片材料 | 氟硅凝膠 | ||
| 殼體材料 | 1Cr18Ni9Ti和鋁合金 | ||

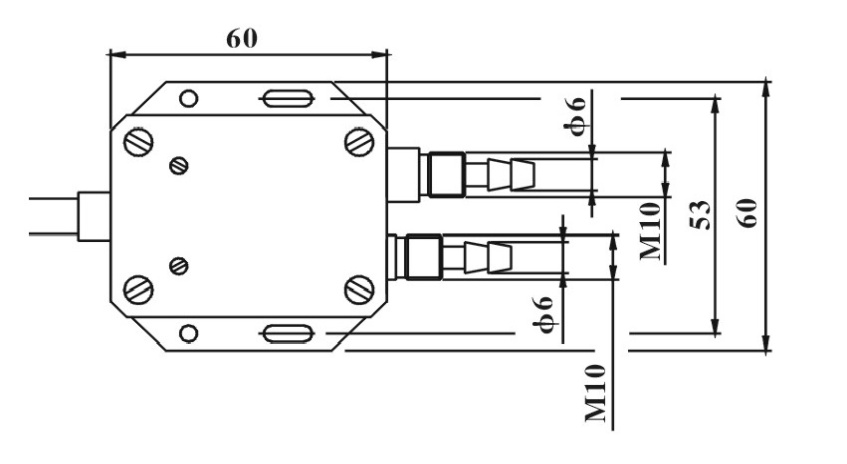

| 接口 | Ø7、Ø 6或用戶自定 | ||
| 防爆等級 | Exia II CT6 | ||
| 防護等級 | IP67 | ||
|
EYB46 |
EYB46微壓/微差壓變送器 | ||||||||||||||
| 代號 | 壓力類型 | ||||||||||||||
| D | 差壓 | ||||||||||||||
| G | 表壓（相對于大氣壓測量） 可省略 | ||||||||||||||
| 代號 | 測量范圍 | ||||||||||||||
| 1 | 0～100Pa | ||||||||||||||
| 2 | 0～500Pa | ||||||||||||||
| 3 | 0～1000Pa | ||||||||||||||
| 4 | 0～2KPa | ||||||||||||||
| 5 | 0～10Kpa | ||||||||||||||
| 6 | 0～100Kpa | ||||||||||||||
| 7 | 0～200Kpa | ||||||||||||||
| 8 | 0～500Kpa | ||||||||||||||
| 9 | 0～1000Kpa | ||||||||||||||
| 0 | 其他（需備注） | ||||||||||||||
| 代號 | 輸出功能 | ||||||||||||||
| Ａ | 4～20mA | ||||||||||||||
| V | 0～5V | ||||||||||||||
| 代號 | 精度等級 | ||||||||||||||
| 1 | ±0.1% | ||||||||||||||
| 2 | ±0.25% | ||||||||||||||
| 代號 | 接口 | ||||||||||||||
| J7 | Ø6接口 | ||||||||||||||
| J8 | 其他（需備注） | ||||||||||||||
| 代號 | 防爆形式 | ||||||||||||||
| N | 無 | ||||||||||||||
| d | 隔爆 | ||||||||||||||
| EYB46 | G | 5 | A | 1 | J7 | N | （選型舉例） | ||||||||
