LDC插入式電磁流量計
  •          LDC型插入式電磁流量計是在管道式電磁流量計的基礎上發展起來的一種新型流量儀表，它在保留管道式電磁流量計優點的基礎上，針對管道式電磁流量計在管道上安裝困難，費用大等缺陷，根據尼庫拉磁（NIKURADS）原理，用電磁方法測量流體的平均流速，從而獲得流體的體積流量。特別是采用帶壓開孔、帶壓安裝技術后，插入式電磁流量計可在不停水的情況下安裝，也可以在鑄鐵管道，水泥管道上安裝。插入式電磁流量計的研制成功，為流體流量的檢測提供一種新手段。廣泛用于石油、化工、冶金、輕紡、環保、食品及市政、水利建設、河流疏浚等領域的流量計量。
儀表特點：

1. 插入式電磁流量計在管道流量檢測中，安裝簡單，可不斷流，現場帶壓開孔，具有絕對的安裝優勢與價格優勢。
2. 適用于水，污水，酸，強堿等導電率在5us/cm以上的液體流量檢測，導電率的變化不影響性能的改變，極強地適應流體復雜變化。特別適用于供排水管道的流量測量。
3. 流量計無機械可動部件，轉換器采用優化設計，結構緊密，容易安裝，轉換器和傳感器具有互換性，可自由變更測量范圍（0.5m/s～10m/s）。
4. 流量的檢測只與插入深度有關，故該流量計通用性廣，互換性強。一種型號就可適用于各種規格管道的流體測量要求。可與任何標準二次儀表連接。
5. 量程自動切換功能。流量計在流量范圍變化時，量程可自動切換，保證全量程范圍內準確測量。
6. 正反流向計算功能。用戶可選擇正向計量或反向計量（出廠為正向計量）。
7. 上下限報警。用戶可根據需要設定上下限瞬時流量，當流量超過上限或下限設定值時蜂鳴器報警或有繼電器輸出（用戶可選）。
8. 空管報警。在工作狀態下，當流量計測量管內空管，瞬時流量為零，右上角顯示報警。、
9. 斷電保護，流量計的運算結果和用戶設定的參數再斷電后不會丟失，E2PROM可保存設定參數和累計值。
10. 小信號切除功能。用戶可通過顯示面板設置下限電壓或下限流量，從而切除干擾小信號。
11. 儀器應用“自動歸零”原理，消除電化學干擾信號，零點自穩。
轉換器和傳感器具有多種防護等級及安裝方式，有適用于潛水安裝的IP68。

技術參數：

執行標準 電磁流量計（JJG1033-2007）
公稱通經（mm）  300-3000mm
流速范圍  0.1～10m/s
精度  0.5～10m/s:±1.5%FS;0.1～0.5m/s:±2.0%FS
 0.1～10m/s:±2.5%FS（FS指40%～－100%滿量程流量）
流動方向 正，反，凈流量
電導率  > 5µs/cm
直管段  前5DN,后3DN
介質溫度  -20℃～/+130℃
環境溫度  -20℃～/+60℃
耐壓  1.6MPa
防護等級  IP65（一體） IP68（分體）
電極材質  316L不銹鋼
信號輸出 4～20mA（負載電阻0～750Ω），脈沖/頻率，控制電平
通訊輸出 RS485，MODBUS協議，HART協議，Profibus-DP協議
傳感器材質  不銹鋼
工作電源  220VAC,允差15%或24VDC,紋波≤5%


儀表選型：
1.測量范圍
流速
流量
口徑		 0.5 1 2 3 4 5 6 7 8 9 10
300 127 254 509 763 1017 1272 1526 1780 2035 2289 2545
350 173 346 692 1039 1385 1731 2077 2423 2769 3116 3464
400 226 452 904 1356 1809 2261 2713 3165 3617 4069 4523
450 286 572 1145 1717 2289 2861 3434 4006 4578 5150 5725
500 353 707 1413 2120 2826 3533 4239 4946 5652 6359 7069
600 509 1017 2035 3052 4069 5087 6104 7122 8139 9156 10180
700 692 1385 2769 4154 5539 6924 8308 9693 11078 12463 13847
800 904 1809 3617 5426 7235 9043 10852 12660 14469 16278 18086
900 1145 2289 4578 6867 9156 11445 13734 16023 18312 20602 22891
1000 1413 2826 5652 8478 11304 14130 16956 19782 22608 25434 28260
1200 2035 4069 8139 12208 16278 20347 24417 28486 32556 36625 40694
1400 2769 5539 11078 16617 22156 27695 33234 38773 44312 49851 55390
1600 3617 7235 14469 21704 28938 36173 43407 50642 57876 65111 72346
1800 4578 9156 18312 27469 36625 45781 54937 64094 73250 82406 91562
2000 5652 11304 22608 33912 45216 56520 67824 79128 90432 101736 113010
2200 6839 13678 27356 41034 54711 68389 82067 95745 109423 123101 136778
2400 8139 16278 32556 48833 65111 81389 97667 113944 130222 146500 162778
2600 9552 19104 38208 57311 76415 95519 114623 133726 152830 171934 191038
2800 11078 22156 44312 66468 88623 110779 132935 155091 177247 199403 221558
3000 12717 25434 50868 76302 101736 127170 152604 178038 203772 228906 254340


2.型號及代碼
型號 說明
LDC— □ □ -□ /□ /□ □ □ □
公稱通徑                 300-3000mm
轉換器類型 Y 一體型
F 分體型
D 低功耗
精度等級 1 1.5
2 2.0
3 2.5
壓力等級 P1 0.6Mpa
P2 1.0Mpa
P3 1.6Mpa
P4-n 其他
信號輸出 1 4-20mA
2 脈沖
3 4-20mA帶RS485
4 4-20mA帶HART
供電電源 A 220VAC
D 24VDC
防爆等級 0  無
1  EXd II BT6 防爆
2 Exia II CT5 本安
防護等級 1 IP65
2 IP67
3 IP68

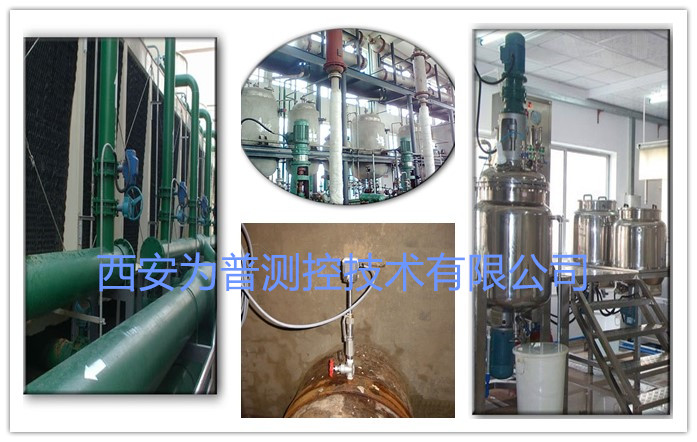

實用場景：
