WJM-F界面液位計
-
WJM-F界面液位計，是采用磁致伸縮原理，感應浮在單個或多個界面的浮子位置，從而準確測量界面液位的方法。是一款測量精度高、穩定可靠、壽命長的界面測量裝置。
主要應用于原油沉降罐、分離罐、多相溶液罐等液位及界面測量。也廣泛應用于石油、化工、制藥、污水處理等領域的界面、多相界面液位，分層液體界面等界面液位在線測量。
產品特點：
技術參數：
儀表選型：
實用案例：
技術參數：
| 測量范圍 | 0~20米（大于6米需定制） |
| 輸出信號 | 4～20mA RS485 |
| 供電電壓 | 24VDC DC（18~30）V |
| 介質溫度 | 20℃～150℃ |
| 測量誤差 | ±1mm |
| 輸出信號 | 4~20mA或RS485 |
| 工作溫度 | -40～+85℃ |
| 分辨率 | 優于0.01%FS |
| 外殼 | 壓鑄鋁噴涂 |
| 探桿材質 | 304，316L，304外包聚四氟乙稀防腐套管 |
| 電氣接口 | M20*1.5 |
| 工藝接口 | 螺紋：M48x2，法蘭：不銹鋼，聚四氟乙稀 |
| 防爆等級 | ExiaIICT6 |
| 防護等級 | IP65 |
儀表選型：
| WJM-F | 界面液位計 | ||||||
| 代碼 | 描述 | ||||||
| M | RS485 MODBUS RTU | ||||||
| T | 雙液位，雙路4~20mA輸出 | ||||||
| A | 單路4~20mA輸出 | ||||||
| 代碼 | 量程 | ||||||
| H | （H= ） mm | ||||||
| 代碼 | |||||||
| B | 防爆 | ||||||
| N | 不防爆 | ||||||
| 代碼 | 壓力等級 | ||||||
| P | 1.6MPA | ||||||
| S | 其他 | ||||||
| WJMF1 | T | H=1000mm | B | P | |||

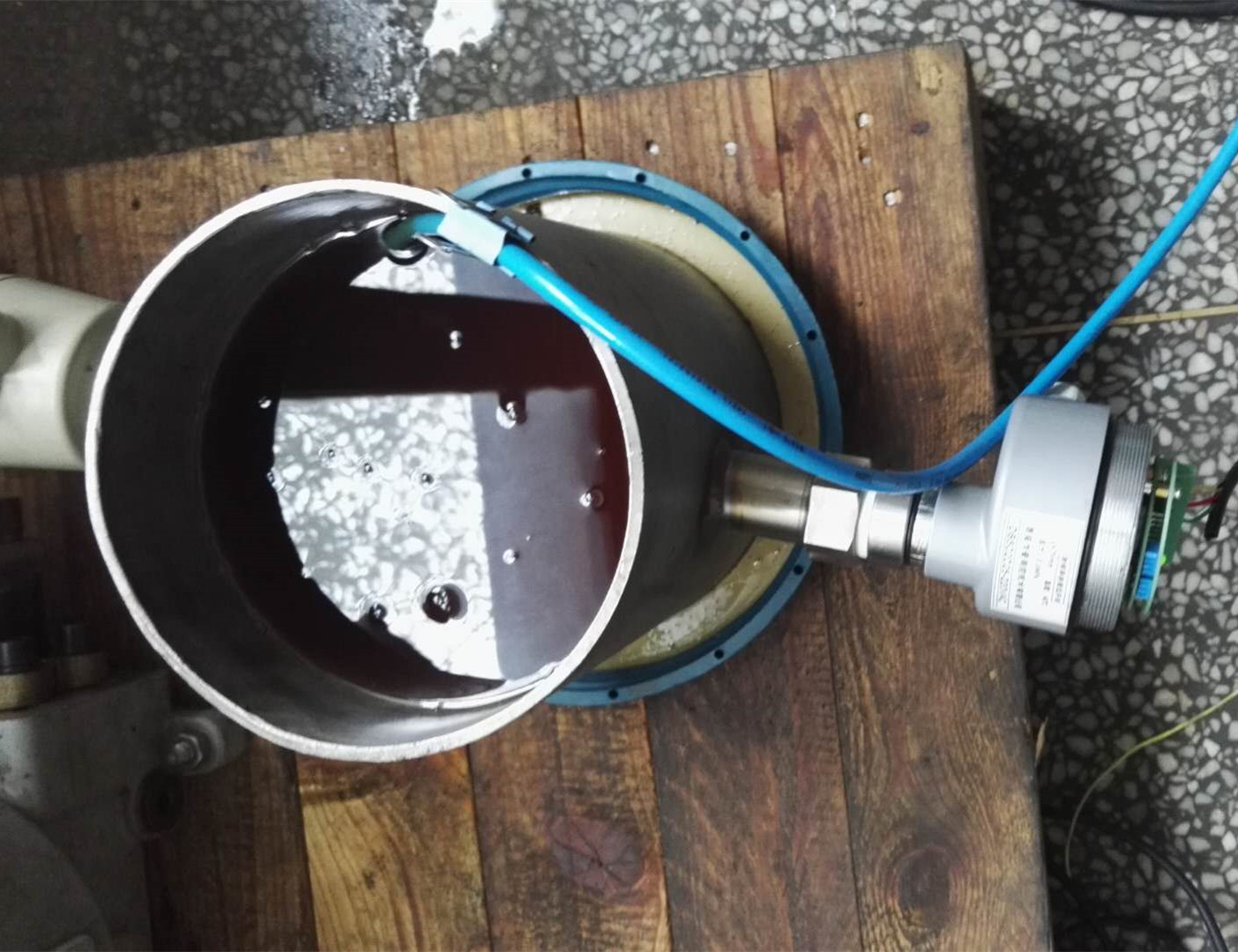

實用案例：

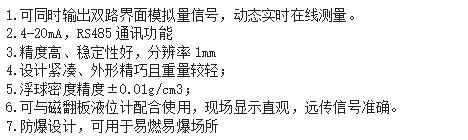

產品特點
技術參數
技術參數
| 測量范圍 | 0~20米（大于6米需定制） |
| 輸出信號 | 4～20mA RS485 |
| 供電電壓 | 24VDC DC（18~30）V |
| 介質溫度 | 20℃～150℃ |
| 測量誤差 | ±1mm |
| 輸出信號 | 4~20mA或RS485 |
| 工作溫度 | -40～+85℃ |
| 分辨率 | 優于0.01%FS |
| 外殼 | 壓鑄鋁噴涂 |
| 探桿材質 | 304，316L，304外包聚四氟乙稀防腐套管 |
| 電氣接口 | M20*1.5 |
| 工藝接口 | 螺紋：M48x2，法蘭：不銹鋼，聚四氟乙稀 |
| 防爆等級 | ExiaIICT6 |
| 防護等級 | IP65 |
| WJM-F | 界面液位計 | ||||||
| 代碼 | 描述 | ||||||
| M | RS485 MODBUS RTU | ||||||
| T | 雙液位，雙路4~20mA輸出 | ||||||
| A | 單路4~20mA輸出 | ||||||
| 代碼 | 量程 | ||||||
| H | （H= ） mm | ||||||
| 代碼 | |||||||
| B | 防爆 | ||||||
| N | 不防爆 | ||||||
| 代碼 | 壓力等級 | ||||||
| P | 1.6MPA | ||||||
| S | 其他 | ||||||
| WJMF1 | T | H=1000mm | B | P | |||
