LZ型金屬轉子流量計
  •         LZ型金屬管浮子流量計是采用可變面積式測量原理,用于連續測量封閉管道中的液體和氣體的體積流量。金屬管浮子流量計具有結構堅固可靠、使用溫度范圍廣、精度高,能使用多種場合的流量測量等特點。流量計主要由三部分組成:1、測量管體;2、錐形浮子;3、指示器。浮子的位移量與流量的大小成比例,通過磁耦合系統,將浮子位移量傳給指示器指示流量的大小。也可配裝不同的轉換器,將流量值轉換成4-20mA信號,實現遠距離顯示、記錄、積算和控制等功能。
           廣泛用于國防、化工、石油、冶金、電力、環保、醫藥和輕工業等部門的液體、氣體流量測量。


儀表特點:
1.適用介質:液體、氣體、蒸汽
2.不適用介質:漿液及高粘度液體
3.測量下限低,可測微小流量
4.結構簡單,堅固可靠
5.可襯里,制成防腐性流量計
6.極高的測量重復性


技術參數:
測量范圍   水:2.5~100000L/h
   空氣:0.07~3000m³/h
量程比   10:1(DN≤100mm)
   5:1 (DN≤100mm)
精度等級   標準型1.5級,特殊訂貨可達1.0級
最大工作壓力   DN15、DN25、DN40、DN50~4.0MPa
   DN80、DN100、DN150~1.6MPa
介質溫度   普通型:-40℃~100℃
   高溫型:-80℃~250℃
   內襯F46氟塑料:-40℃~+80℃,內襯PFTE-40℃~+120℃
環境溫度   指針式:-40℃~+65℃
   智能型:-25℃~+65℃
連接方式   法蘭連接、螺紋連接、卡箍連接
電氣接口   M20×1.5(特殊要求可做)
防護等級   IP65
防爆等級   本安:ExibIICT4(配LB987S安全柵)   隔爆:ExdIIBT4
介質粘度   DN15≤5Mpa.s  DN25~150≤5Mpa.s
工作電源   3.6V鋰電池1節,可使用一年
   +24VDC,紋波≤5%
測量管材質   304不銹鋼  316不銹鋼,304或316L不銹鋼內襯FTFE或F46
浮子材質   304或316(不銹鋼);FTFE或F46

型號 說明
LZ- -□ /□ /□ /□ /□ /□
轉換器類型 A               指針型轉換器,無遠傳輸出
B 指針型轉換器,24VDC供電,輸出4-20mA
C 液晶屏顯示轉換器,自帶鋰電池供電
D 液晶屏顯示轉換器,24VDC供電,輸出4-20mA
公稱通徑 15 15mm
25 25mm
40 40mm
50 50mm
80 80mm
100 100mm
150 150mm
工作號   請參照表2選取適用的測量范圍對應的工作號
測量介質 L 液體
G 氣體
儀表材質 1 304不銹鋼
2 316不銹鋼
3 304不銹鋼外殼,聚四氟乙烯襯里
4 特殊材質
結構形式 E 垂直安裝型
F 水平安裝型
附加結構 1 標準結構型
2 帶保溫夾套型
3 帶氣體阻尼型
4 高溫型(上限250℃)
5 高壓型
防爆等級 N 不防爆
A 本安防爆:ExibⅡCT4
E 隔爆:ExdⅡBT4

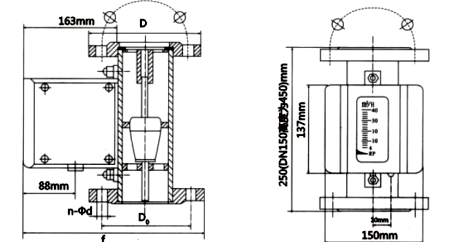

1. 垂直安裝型外形及安裝尺寸

公稱通徑(mm) 儀表耐壓 D。 D F n-φd
DN15 4.0 65 95 224 4-φ14
DN 25 4.0 85 115 256 4-φ14
DN 40 4.0 110 150 266 4-φ18
DN 50 4.0 125 160 285 4-φ18
DN 80 1.6 160 195 306 8-φ18
DN 100 1.6 180 215 336 8-φ18
DN 150 1.6 240 280 366 8-φ18

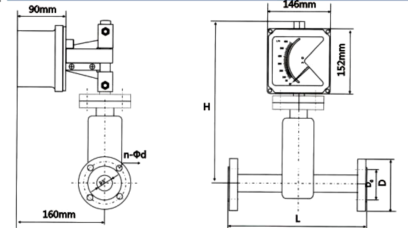

2.  水平安裝型外形及安裝尺寸
通徑DN(mm) 耐壓(MPa) D。 D H L n-φd
15 4.0 65 95 385 250 4-φ14
25 4.0 85 115 395 250 4-φ14
40 4.0 110 150 465 300 4-φ18
50 4.0 125 160 460 300 4-φ18
80 1.6 160 195 445 400 8-φ18
100 1.6 180 215 435 400 8-φ18

?
