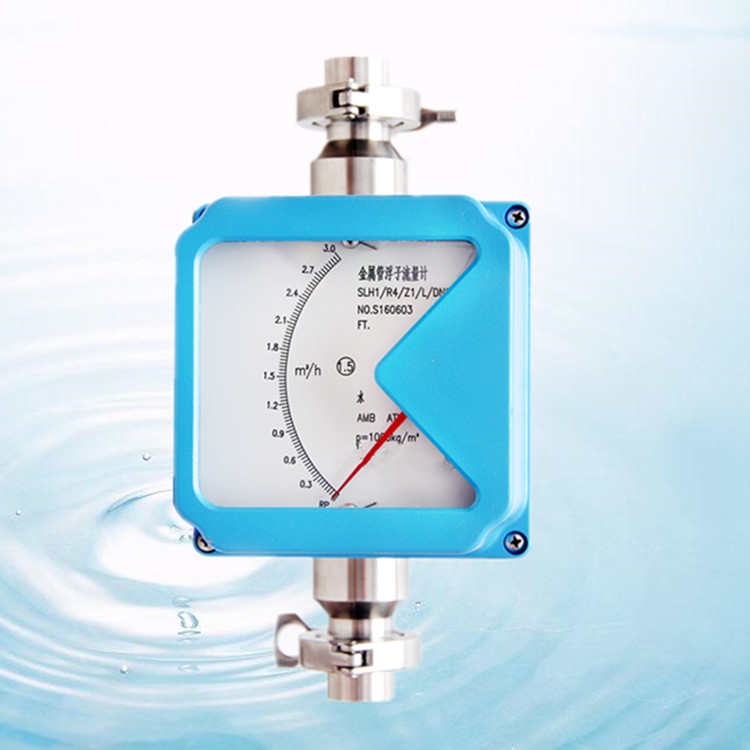

卡箍型金屬轉子流量計

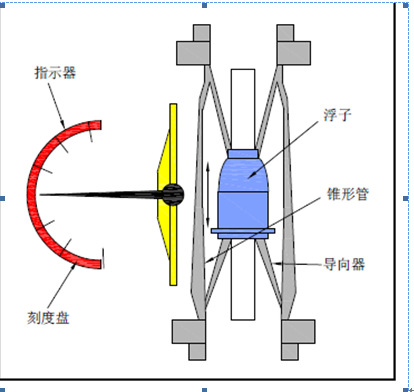

  •        金屬轉子流量計是適用于測量液體、氣體的金屬結構的流量儀表。采用變面積式測量原理,測量部件由一個錐形測量管和浮子組成,浮子能在錐形測量管中自由的上下移動,改變管道中的流通面積,隨著流量大小的變化浮子在測量管中的垂直位置也發生相應的變化,通過磁傳遞系統將浮子的位置傳遞到指示器的刻度盤上,顯示與記錄流量值的大小。

儀表特點:
1、全金屬結構,適用于高溫、高壓合強腐蝕性介質

2、可帶數據恢復,數據被封及掉電保護功能

3、對于直管段要求不高
4、雙行大液晶屏幕顯示,自帶背光

5、可同時顯示瞬時流量和累計流量
6、較寬的量程比10:1,特殊型20:1

7、適用于小口徑和低流速介質流量的檢測


技術參數:
測量范圍
:水(20℃)1-200000 l/h

空氣(20℃,0.1013MPa)0.03-4000m3/h
參見流量表,特殊流量可訂制
量程比:標準型10:1 特殊型20:1
精度: 標準型1.5級 特殊型1.0級
壓力等級:標準型: DN15-DN50 4.0MPa   DN80-DN200 1.6MPa
          特殊型: DN15-DN50 25MPa    DN80-DN200 16MPa
          夾套的壓力等級為1.6MPa
          特殊型在選型和訂貨前應與工廠協商
壓力損失:7kPa-70kPa
介質溫度:標準型:-80℃-+200℃:PTFE:0℃-85℃
          高溫型:可達400℃
介質粘度:DN15: <5mPa.s(F15.1-F15.3)
               <30mPa.s(F15.4-F15.8)
          DN25: <250mPFa.s
          DN50-DN150: <300mPa.s
環境溫度:液晶型-30℃-+85℃
          指針型-40℃-+120℃
連接形式:標準型:DIN2501標準法蘭
          特殊型:由用戶指定的任意標準法蘭或螺紋
電纜接口:M20*1.5
供電電源:標準型24VDC二線制4-20mA(10.8VDC-36VDC)
          交流型:85-265VAC    50HZ
          電池型:3.6V@4AH鎳氫電池
報警輸出:上限或下限瞬時流量報警
          標準型:集電極開路輸出(100mA@30VDC內部阻抗100歐)
          特殊型:繼電器輸出(觸點容量5A@250VAC
脈沖輸出:累積脈沖輸出,間隔50毫秒
液晶顯示:瞬時流量顯示數值范圍:0-50000
          累計流量顯示數值范圍:0-99999999
防護等級:IP65
防爆標志:本安型iaⅡCT6 隔爆型dⅡCT6

型號 說明
LZ- -□ /□ /□ /□ /□ /□
轉換器類型 A               指針型轉換器,無遠傳輸出
B 指針型轉換器,24VDC供電,輸出4-20mA
C 液晶屏顯示轉換器,自帶鋰電池供電
D 液晶屏顯示轉換器,24VDC供電,輸出4-20mA
公稱通徑 15 15mm
25 25mm
40 40mm
50 50mm
80 80mm
100 100mm
150 150mm
工作號   請參照表2選取適用的測量范圍對應的工作號
測量介質 L 液體
G 氣體
儀表材質 1 304不銹鋼
2 316不銹鋼
3 304不銹鋼外殼,聚四氟乙烯襯里
4 特殊材質
結構形式 E 垂直安裝型
F 水平安裝型
附加結構 1 標準結構型
2 帶保溫夾套型
3 帶氣體阻尼型
4 高溫型(上限250℃)
5 高壓型
防爆等級 N 不防爆
A 本安防爆:ExibⅡCT4
E 隔爆:ExdⅡBT4


?
