XSJ系列流量積算控制儀
-
XSJ系列流量積算控制儀針對現場溫度、壓力、流量等各種信號進行采集、顯示、控制、遠傳、通訊、打印等處理，構成數字采集系統及控制系統，適用于液體、一般氣體、過熱蒸汽、飽和蒸汽等的流量積算測量控制。
|
n 可對測量介質進行定量/批量控制(帶啟動、停止、清零功能) n 可帶兩路模擬量變送輸出。 n 支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。 n 儀表可帶RS232C打印功能，具有手動、定時、報警打印功能。 n 帶DC24V饋電輸出，為現場變送器配電。 n 輸入、輸出、電源、通訊相互之間采用光電隔離技術。 n 參數設定密碼鎖定，參數設置斷電永久保存。 n 簡單的容錯功能：溫度、壓力補償測量信號異常時，用對應的手動設定值進行補償運算。 |
n |
|
n 雙屏LED數碼顯示，可顯示五位瞬時流量測量值、溫度/壓力補償測量值、流量（差壓、頻率）測量值等，及整十一位的流量累積測量值，0.2％級測量精度。 n 具備37種信號輸入功能，可配接各種差壓信號（孔板裝置）、線性信號（電磁流量計）及脈沖信號（渦街流量計），可自由選擇多種補償方式（溫度補償、壓力補償、溫壓補償?shù)龋?br /> n 采用查表法進行密度補償，可全自動對過熱蒸汽、飽和蒸汽進行精度極高的積算控制，內置多種流量積算公式，適應各測量場合，帶流量系數K自動演算功能。 n 特殊設計的WDT電路、上電復位電路和斷電數據保護電路確保儀表通電運行正常；內置33V干電池，斷電數據不丟失，斷電數據保護不用后備電源，保護時間不低于3年。 |
|
|
n 可對測量介質進行定量/批量控制(帶啟動、停止、清零功能) n 可帶兩路模擬量變送輸出。 n 支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。 n 儀表可帶RS232C打印功能，具有手動、定時、報警打印功能。 n 帶DC24V饋電輸出，為現場變送器配電。 n 輸入、輸出、電源、通訊相互之間采用光電隔離技術。 n 參數設定密碼鎖定，參數設置斷電永久保存。 n 簡單的容錯功能：溫度、壓力補償測量信號異常時，用對應的手動設定值進行補償運算。 |
n |
|
n 雙屏LED數碼顯示，可顯示五位瞬時流量測量值、溫度/壓力補償測量值、流量（差壓、頻率）測量值等，及整十一位的流量累積測量值，0.2％級測量精度。 n 具備37種信號輸入功能，可配接各種差壓信號（孔板裝置）、線性信號（電磁流量計）及脈沖信號（渦街流量計），可自由選擇多種補償方式（溫度補償、壓力補償、溫壓補償?shù)龋?br /> n 采用查表法進行密度補償，可全自動對過熱蒸汽、飽和蒸汽進行精度極高的積算控制，內置多種流量積算公式，適應各測量場合，帶流量系數K自動演算功能。 n 特殊設計的WDT電路、上電復位電路和斷電數據保護電路確保儀表通電運行正常；內置33V干電池，斷電數據不丟失，斷電數據保護不用后備電源，保護時間不低于3年。 |
|
| ①規格尺寸 |
②第一路流量信號輸入分度號③第二路壓力補償輸入分度號 ④第三路溫度補償輸入分度號 |
||
| 代碼 | 寬*高*深 | 代碼 | 分度號（測量范圍） |
|
A B C D |
160*80*110mm（橫式） 80*160*110mm（豎式） 96*96*110mm（方式） 96*48*110mm（橫式） |
X 00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 24 25 26 27 28 29 30 31 32 33 34 35 36 55 56 |
無輸入信號 熱電偶B(400～1800℃) 熱電偶S(0～1600℃) 熱電偶K(0～1300℃) 熱電偶E分度(0～1000℃) 熱電偶T分度(-200.0～400.0℃) 熱電偶J分度(0～1200℃) 熱電偶R分度(0～1600℃) 熱電偶N分度(0～1300℃) 熱電偶F2分度(700～2000℃) 熱電偶Wre3-25分度(0～2300℃) 熱電偶Wre5-26分度(0～2300℃) 熱電阻CU50(-50.0～150.0℃) 熱電阻CU53(-50.0～150.0℃) 熱電阻CU100(-50.0～150.0℃) 熱電阻PT100(-200.0～650.0℃) 熱電阻BA1(-200.0.0～600.0℃) 熱電阻BA2（-200.0～600.0℃） 線性電阻0～400Ω(-1999～9999) 遠傳電阻0-350Ω (-1999～9999) 遠傳電阻30-350Ω (-1999～9999) -100～100mV (-1999～9999) 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V (-1999～9999) 0～10V (-1999～9999)(不可切換) 0～10mA開方 (-1999～9999) 4～20mA開方 (-1999～9999) 0～5V開方 (-1999～9999) 1～5V開方 (-1999～9999) 脈沖輸入(0～10KHz) 全切換 特殊規格 |
| ⑤變送輸出1（OUT1） | |||
| 代碼 | 輸出類型（負載電阻RL） | ||
|
X 0 1 2 3 4 5 8 |
無輸出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 特殊規格 |
||
| ⑥變送輸出2（OUT2） | |||
| 代碼 | 輸出類型（負載電阻RL） | ||
|
X 0 1 2 3 4 5 8 |
無輸出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 特殊規格 |
||
| ⑦報警輸出（繼電器接點輸出） | |||
| 代碼 | 報警限數 | ||
|
X 1 2 |
無輸出 1限報警 2限報警 |
||
| ⑧通訊輸出/外部事件輸入 | |||
| 代碼 | 通訊接口/數字量輸入接口 | ||
|
X D1 D2 D3 Y |
無輸出 RS-485通迅接口（Modbus） RS232通迅接口（Modbus） RS232C打印接口 啟動、停止、清零 |
||
| ⑨饋電輸出 | ⑩供電電源 | ||
| 代碼 | 饋電輸出（輸出電壓） | 代碼 | 電壓范圍 |
|
X 1P 2P |
無輸出 1路饋電輸出2路饋電輸出 如“2P（12/24）” 表示第一路12V，第二路24V饋電輸出。 |
A D |
AC/DC 100-240V(50/60Hz) DC 20-29V |
| ⑾備注 | |||
1、選型中③、④項輸入分度號選擇“X”無輸入分度號時，表示無補償流量積算控制儀。

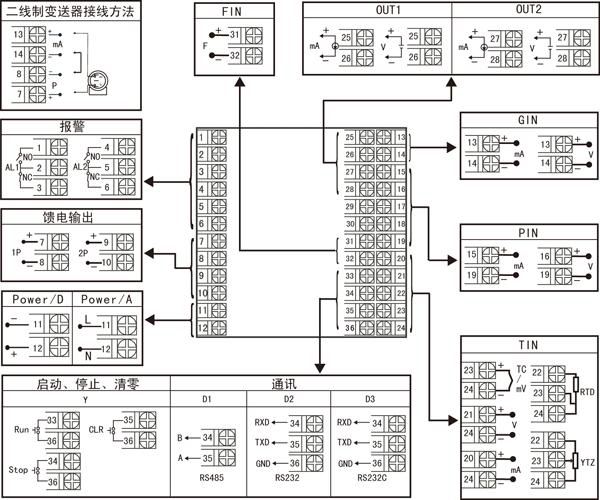

2、選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少帶不了全功能，有的功能在同組端子上只能選擇其中一種功能。
3、在寫型號時必須完整，沒有選到的功能項不能省略，必須用“X”補上。
例1：XSJA-27/X/X-0/X/2/X/X-A(無補償)
例2：XSJA-27/27/14-0/X/2/D1/X-A(溫壓補償)
4、壓力補償通道輸入類型只選擇電壓或者電流信號；流量通道輸入類型只選擇電壓、電流或者脈沖輸入，其中脈沖輸入只針對流量通道選擇。
5、如渦街流量計需使用配電功能，可將第二路變送輸出作為配電功能，此時第二路變送輸出無效。
6、脈沖信號輸入時,儀表不能選擇第二路變送輸出。
