WSH 電子式流量控制器
-
WSH電子式流量控制器是在熱導式流量開關基礎上，加裝了集成微電子控制技術的智能控制器，實現了顯示、變送、控制一體化。人機友好界面，自由設定各參數，自校正，自診斷報警輸出，可實現二對繼電器控制輸出接點及4-20mA輸出。

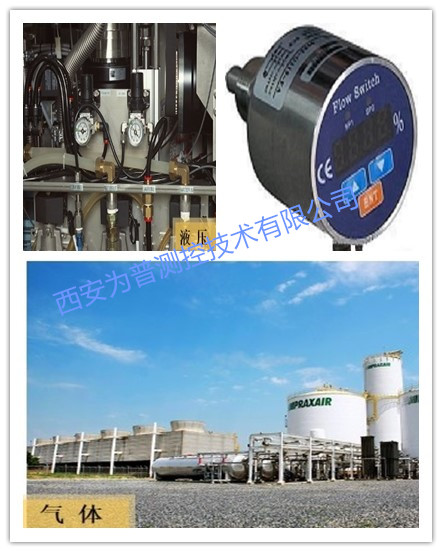

可用于氣體和液壓系統、循環水、切削液及潤滑油的斷流監測、以及泵的空轉保護。
儀表特點：
1.探頭采用抗結垢涂層，能有效防止管道內水垢、銹垢；
2.全防水殼體設計，不用拆卸密封；
3.適用管徑范圍大，設定點任意調節；
4.耐壓最高達100Bar；
5.可選繼電器、4~20mA輸出一體化輸出。
技術參數：
1.探頭采用抗結垢涂層，能有效防止管道內水垢、銹垢；
2.全防水殼體設計，不用拆卸密封；
3.適用管徑范圍大，設定點任意調節；
4.耐壓最高達100Bar；
5.可選繼電器、4~20mA輸出一體化輸出。
技術參數：
| 測量范圍 | 水：3~300cm/s; 油：3~300cm/s; 氣：200~3000cm/s |
| 顯示 | 七段LED數碼指示輸出狀態 |
| 耐壓 | 100bar |
| 連接方式 | G1/2 ,G1/4外螺紋；M18*1.5內螺紋；其他 |
| 接線方式 | M12接插件 |
| 設定方式 | 按鍵設定 |
| 響應時間 | 2~10s |
| 工作電壓 | 24VDC、110VAC、220VAC |
| 輸出 | PNP/NPN/繼電器/4~20mA |
| 控制接點數 | 1~2對繼電器,NPN三線直流輸出,PNP三線直流 |
| 接點容量 | 1A/125VAC，2A/30VDC |
| 精度 | ±2.5% |
| 工作溫度 | -20~80℃ |
| 探頭材料 | 316L |
| 殼體材料 | 304不銹鋼 |
| 環境條件 | -10~80℃,≤85%RH |
| 電氣保護 | 反向/過載/短路 |
| 傳感器長度 | 15mm、20mm、30mm、40mm、60mm、定制款 |
| 防護等級 | IP67 |
| WSH - | □ | □/ | □ | □ | □ | 說明 |
| 輸出方式 | P | PNP輸出 | ||||
| N | NPN 輸出 | |||||
| D1 | 一路繼電器輸出 | |||||
| D2 | 兩路繼電器輸出 | |||||
| A | 4~20mA輸出 | |||||
| 供電電源 | U1 | 24VDC | ||||
| U2 | 110V AC | |||||
| U3 | 220V AC | |||||
|
傳感器長度 |
15 | 探頭長15mm | ||||
| 20 | 探頭長20mm | |||||
| 30 | 探頭長30mm | |||||
| 40 | 探頭長40mm | |||||
| 60 | 探頭長60mm | |||||
| DZ | 按需定制 | |||||
| 連接方式 | 1 | 螺紋G1/2外螺紋 | ||||
| 2 | 螺紋G1/4 外螺紋 | |||||
| 3 | M18*1.5內螺紋 | |||||
| 4 | 定制 | |||||
| 殼體材質 | 1 | 304不銹鋼 | ||||
| 2 | 316L不銹鋼 | |||||
| 3 | 鋁合金 | |||||
| WSH— | DA | U1/ | 15 | 1 | 1 | 選型舉例 |

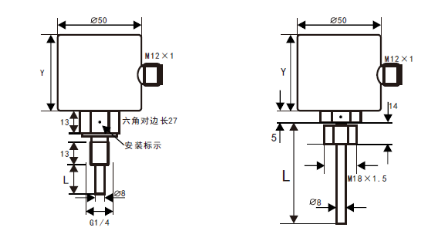

備注：上述尺寸圖中，Y的長度由電源供電的方式決定，共兩種（即：24VDC供電時，Y長度為45mm；110VAC,220VAC供電時，Y長度為60mm）；L長度由您所選購的產品的型號而定，共有5種(即：15mm、20mm、30mm、40mm、60mm及特殊定制)
