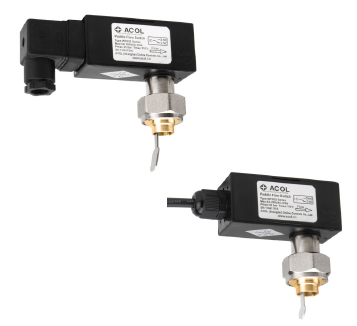

WPS22系列擋板式流量開關
-

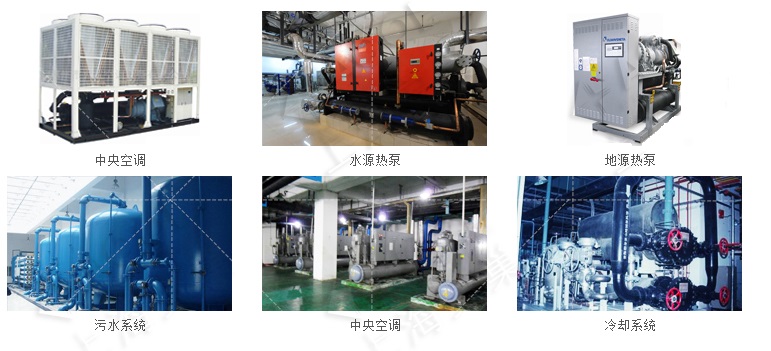

氣液兩用型，可廣泛應用于工業自動化/機械設備/空氣壓縮工業
/制冷及空調領域,工業場合具體應用在水冷焊機、激光設備冷卻系
統、真空鍍膜機、電爐、多晶硅鑄錠爐等。水流開關磁體不在流動
的水道里，可用于污水系統中且能正常工作。
儀表特點：
1、擋板式流量開關具有極小的壓力損失，良好的重復性，抗污能力，通過旋鈕實現精確的開關設定。
技術參數：
△電壓： 無狀態指示燈時，最大電壓可達
250V，有狀態指示燈時，電壓為
24VDC±10%
△最大電流： 5A
△接線方式： DIN 43650A接頭/直接附線可選
△輸出： SPDT微動開關,兩線/三線輸出可
選，并可選配帶狀態指示燈
△耐壓： 25bar（可定制更高的承壓）
△平均壓力損失： 0.01bar（流量最大時）
△工作溫度： -20...90℃
△外殼防護等級： IP65
△材料： 接液殼體： 鍍鎳黃銅
擋板： 不銹鋼
密封： PTFE
電氣外殼： ABS
1、擋板式流量開關具有極小的壓力損失，良好的重復性，抗污能力，通過旋鈕實現精確的開關設定。
2、擋板式流量開關機械部分與電子部分安全隔離。
3、徹底避免了磁敏開關使用不當易損壞的問題，是中央空調和工業流體控制的首選流呈保護產品。
4、該流量開關具有多種類型可供客戶選擇以適應不同的應用場合。使用進口微動開關作為電氣動作部件.
技術參數：
△電壓： 無狀態指示燈時，最大電壓可達
250V，有狀態指示燈時，電壓為
24VDC±10%
△最大電流： 5A
△接線方式： DIN 43650A接頭/直接附線可選
△輸出： SPDT微動開關,兩線/三線輸出可
選，并可選配帶狀態指示燈
△耐壓： 25bar（可定制更高的承壓）
△平均壓力損失： 0.01bar（流量最大時）
△工作溫度： -20...90℃
△外殼防護等級： IP65
△材料： 接液殼體： 鍍鎳黃銅
擋板： 不銹鋼
密封： PTFE
電氣外殼： ABS
| WPS22 | 020 | B | G | 1A | A | /1M | 詳 述 |
| WPS22 | WPS22系列擋板式流量開關 | ||||||
| 016 | 管路連接口徑：DN16 | ||||||
| 020 | 管路連接口徑：DN20 | ||||||
| 022 | 管路連接口徑：DN22 | ||||||
| 025 | 管路連接口徑：DN25 | ||||||
| 028 | 管路連接口徑：DN28 | ||||||
| 032 | 管路連接口徑：DN32 | ||||||
| 035 | 管路連接口徑：DN35 | ||||||
| 040 | 管路連接口徑：DN40 | ||||||
| 042 | 管路連接口徑：DN42 | ||||||
| B | 接液殼體材質：鍍鎳黃銅 | ||||||
| G | 接口類型：紫銅三通 | ||||||
| 1A | 電纜接口類型：DIN 43650接頭,數字后字母代表接線方式，具體見接線示意圖 | ||||||
| 2A | 電纜接口類型：普通接頭，數字后字母代表接線方式，具體見接線示意圖 | ||||||
| A | 流量范圍:A,具體見參數表 | ||||||
| B | 流量范圍:B,具體見參數表 | ||||||
| C | 流量范圍:C,具體見參數表 | ||||||
| D | 流量范圍:D,具體見參數表 | ||||||
| /1M | 配線長度：1M=1米線長,選DIN43650接頭時無此后綴 |
