WPC-5300系列人工智能PID調節器
  •         WPC-5300系列人工智能PID調節器采用微分先行的控制算法,帶有外給定和閥位控制功能。可與各類傳感器、變送器配合使用，實現對溫度、壓力、液位、容量、速度等物理量的測量顯示，并配合各種執行器對電加熱設備和電磁、電動閥進行PID調節和控制、報警控制、數據采集等功能。
n 雙屏LED數碼顯示，且帶有光柱模擬指示功能(0～100％)。
n 具備36種信號輸入功能，可任意選擇輸入信號類型；0.2％級測量精度。
n 具備“上下限報警”、“偏差報警”、“LBA報警”、“閃爍報警”等報警功能，帶LED報警燈指示。
n 可帶一路PID控制輸出和一路模擬量變送輸出。
n 帶PID參數自整定功能，控制輸出手動/自動無擾切換功能，控制準確且無超調。
n 支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。
n 儀表可帶RS232C打印功能，具有手動打印、定時打印、報警打印等功能。
n 帶DC24V饋電輸出，為現場變送器配電。
n 輸入、輸出、電源、通訊相互之間采用光電隔離技術。
n 具備多種外形尺寸及樣式供用戶選擇。
n 參數設定密碼鎖定、參數設置斷電永久保存，具備參數恢復出廠設定功能。

n 雙屏LED數碼顯示，且帶有光柱模擬指示功能(0～100％)。
n 具備36種信號輸入功能，可任意選擇輸入信號類型；0.2％級測量精度。
n 具備“上下限報警”、“偏差報警”、“LBA報警”、“閃爍報警”等報警功能，帶LED報警燈指示。
n 可帶一路PID控制輸出和一路模擬量變送輸出。
n 帶PID參數自整定功能，控制輸出手動/自動無擾切換功能，控制準確且無超調。
n 支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。
n 儀表可帶RS232C打印功能，具有手動打印、定時打印、報警打印等功能。
n 帶DC24V饋電輸出，為現場變送器配電。
n 輸入、輸出、電源、通訊相互之間采用光電隔離技術。
n 具備多種外形尺寸及樣式供用戶選擇。
n 參數設定密碼鎖定、參數設置斷電永久保存，具備參數恢復出廠設定功能。

WPC-5310□-□/-□/□/□/□/□( )-□-( )
單路控制  ①②③④⑤⑥⑦⑧⑨⑩
  WPC-5320□-□/□-□/□/□/□/□( )-□-( )
外給定控制①②③④⑤⑥⑦⑧⑨⑩
  WPC-5330□-□/□-□/□/□/□/□( )-□-( )
閥位控制  ①②③④⑤⑥⑦⑧⑨⑩


型號及代碼
①規格尺寸 ②第一路(測量)輸入分度號/③第二路(閥位反饋或外給定)輸入分度號
代碼 寬*高*深 代碼 分度號（測量范圍）
A
B
C
D
E
F
H
K
L
M		 160*80*110mm（橫式）
80*160*110mm（豎式）
96*96*110mm（方式）
96*48*110mm（橫式）
48*96*110mm（豎式）
72*72*110mm（方式）
48*48*110mm（方式）
160*80*110mm（橫式/光柱）
80*160*110mm（豎式/光柱）
96*96*110mm（方式/光柱）		 X
00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
55
56		 無輸入信號
熱電偶B(400～1800℃)
熱電偶S(0～1600℃)
熱電偶K(0～1300℃)
熱電偶E分度(0～1000℃)
熱電偶T分度(-200.0～400.0℃)
熱電偶J分度(0～1200℃)
熱電偶R分度(0～1600℃)
熱電偶N分度(0～1300℃)
熱電偶F2分度(700～2000℃)
熱電偶Wre3-25分度(0～2300℃)
熱電偶Wre5-26分度(0～2300℃)
熱電阻Cu50(-50.0～150.0℃)
熱電阻Cu53(-50.0～150.0℃)
熱電阻Cu100(-50.0～150.0℃)
熱電阻Pt100(-200.0～650.0℃)
熱電阻BA1(-200.0.0～600.0℃)
熱電阻BA2（-200.0～600.0℃）
線性電阻0～400Ω(-1999～9999)
遠傳電阻0-350Ω (-1999～9999)
遠傳電阻30-350Ω (-1999～9999)
0～20mV (-1999～9999)
0～40mV (-1999～9999)
0～100mV (-1999～9999)
-20～20mV (-1999～9999)
-100～100mV (-1999～9999)
0～20mA (-1999～9999)
0～10mA (-1999～9999)
4～20mA (-1999～9999)
0～5V (-1999～9999)
1～5V (-1999～9999)
-5～5V (-1999～9999)
0～10V (-1999～9999)(不可切換)
0～10mA開方 (-1999～9999)
4～20mA開方 (-1999～9999)
0～5V開方 (-1999～9999)
1～5V開方 (-1999～9999)
全切換
特殊規格
④控制輸出（OUT1）
代碼 輸出類型（負載電阻RL）
0
1
2
3
4
5
K1
K3
K4
K5
K6
8		 4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
0-10V(RL≥4KΩ)
繼電器接點輸出
單相可控硅過零觸發脈沖輸出
固態繼電器驅動電壓輸出
雙向可控硅通斷輸出
三相可控硅過零觸發脈沖輸出
特殊規格
⑤變送輸出（OUT2）
代碼 輸出類型（負載電阻RL）
X
0
1
2
3
4
5
8		 無輸出
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
0-10V(RL≥4KΩ)
特殊規格
⑥報警輸出（繼電器接點輸出）
代碼 報警限數
X
1
2
3
4		 無輸出
1限報警
2限報警
3限報警
4限報警
⑦通訊輸出/外部事件接入 ⑧饋電輸出
代碼 通訊接口/數字量輸入接口 代碼 饋電輸出（輸出電壓）
X
D1
D2
D3
Y1
Y2
Y3		 無輸出
RS-485通迅接口（Modbus）
RS232通迅接口（Modbus）
RS232C打印接口
外部事件輸入1（強制手動）
外部事件輸入2
外部事件輸入3		 X
1P
2P		 無輸出
1路饋電輸出
2路饋電輸出
如“2P（12/24）”表示第一路12V，第二路24V饋電輸出。
⑨供電電源 ⑩備注（無可省略）
代碼 電壓范圍 　
A
D		 AC/DC 100-240V(50/60Hz)
DC 20-29V
備注：

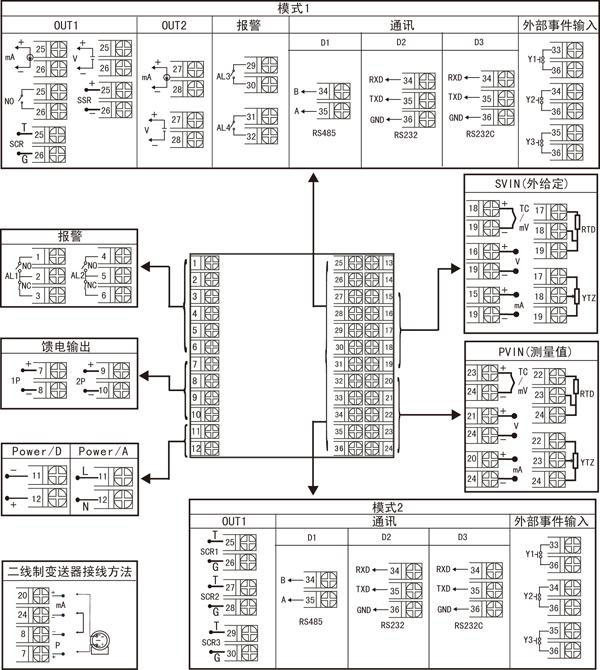

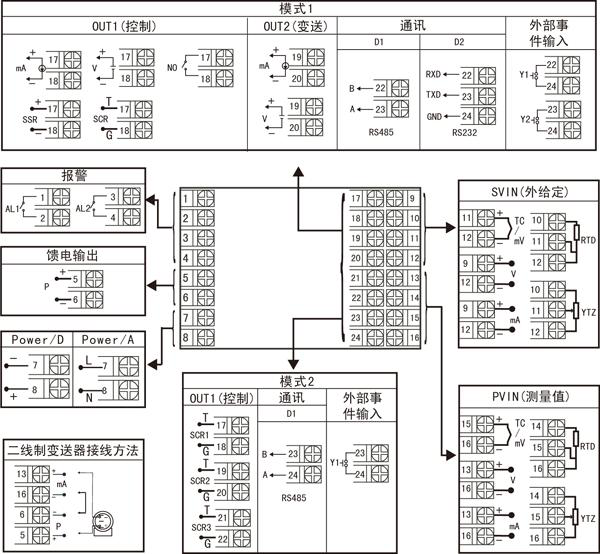

1、選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少帶不了全功能，有的功能在同組端子上只能選擇其中一種功能。
2、規格尺寸為F型的儀表不帶RS232C打印接口，規格尺寸為H型的儀表只能做單路控制。
3、規格尺寸為D、E型的儀表,接線端子25~36間如有帶報警功能,繼電器觸點容量為AC125V/0.5A、DC24V/0.5
A，規格尺寸為H型的儀表繼電器容量一樣，其它規格尺寸的儀表繼電器觸點容量為AC220V/2A、DC24V/2A。
4、當儀表選擇K5控制輸出功能時(正、反轉輸出)，報警輸出最多只能選擇2限報警。
5、當型號WPC-5310/5320控制輸出選擇K1時指單個繼電器接點輸出
當型號WPC-5330控制輸出選擇K1時指繼電器正反轉接點輸出
6、在寫型號時必須完整，沒有選到的功能項不能省略，必須用“X”補上。
例1：WPC-5310A-14/X-0/0/2/X/X-A(單路控制)
例2：WPC-5320A-14/27-K1/0/2/D1/X-A(外給定控制)
例3：WPC-5330A-14/27-0/0/2/Y1/X-A(閥位反饋控制)
例4：WPC-5330A-14/27-K1/0/2/D1/X-A(閥位反饋輸入正反轉控制輸出)
例5：WPC-5330A-14/X-K1/X/2/X/X-A(無閥位反饋輸入正反轉控制輸出)
?
