LUCB插入式渦街流量計
  •                      插入式渦街流量傳感器,廣泛的使用于各種行業大口徑管道中氣體、液體、蒸汽流量計量,也可測量含有微小顆粒,雜質的渾濁液體,并可作為流量變送器用于自動控制系統中。按國際標準化組織IS07145(在環形截面封閉管道中的流體流量測定---在截面一點的速度測量法),采用埋入壓電晶體的渦街測速探頭,插入大口徑工業管道內,將卡門旋渦頻率轉換為與流量成正比的脈沖或電流信號。


儀表特點:
1. 可實現不斷流拆裝傳感器,可實現放大器與傳感器分離。

2. 采用消擾電路和抗振傳感頭,使儀表具有一定抗環境振動性能。
3. 壓力損失小,量程范圍寬,范圍度達25:1 。
4. 無可動部件,長期穩定,結構簡單便于安裝和維護。
5.可測介質溫度達+250℃。

技術參數:
執行標準   渦街流量計(JJG1029-2007)
公稱通徑(mm)   200、250、300、350、400、450、500、600、800、1000、1200、1500、2000
公稱壓力(MPa)   1.6MPa、2.5MPa
精度等級   液體:±2%        氣體或蒸汽:±2.5%
量程比   1:10、1:15、1:20
傳感器材質   304不銹鋼、316(L)不銹鋼等
使用條件   介質溫度:-40℃~+250℃
  環境溫度:-20℃~+60℃
  相對濕度:5%~90%
  大氣壓力:86KPa~106KPa
信號輸出功能   脈沖信號、4~20mA信號
通訊輸出功能   RS485通訊、HART協議等
工作電源  ·  外電源:+24VDC±15%,紋波≤±5%,適用于4-20mA輸出、脈沖輸出、RS485等
·  內電源:1組3.0V10AH鋰電池,電池電壓在2.0V~3.0V時均可正常工作。
信號線接口   防爆型:內螺紋M20×1.5
防爆等級   ExiaⅡCT5或ExdⅡBT6
防護等級   IP65或更高(可訂制)

1. 一般液體和氣體適用流量范圍表
公稱通徑(mm) 測量范圍(m³/h) 公稱通徑(mm) 測量范圍(m³/h)
液體 氣體 液體 氣體
200 70-700 600-6000 500 450-4500 4200-42000
250 110-1100 1060-10600 600 600-6000 6100-61000
300 180-1800 1500-15000 800 800-8000 11000-110000
350 210-2100 2000-20000 1000 1200-12000 17000-170000
400 270-2700 2700-27000 1200 1800-18000 24000-240000
450 350-3500 3300-33000 1500 2600-26000 38000-380000
2.型號及代碼
表3

型號   說明
LUCB— /□ -□ 利用卡門渦街原理
通徑                   200-2000mm
儀表類型 S 脈沖
A 4-20mA
R 4-20mA 帶RS485
H 4-20mA 帶HART
W 4-20mA  溫度補償一體化
Y 4-20mA  溫度壓力補償一體化
安裝方式 1 簡易插入式
2 球閥插入式
介質 1 液體
2 氣體
3 飽和蒸汽
4 過熱蒸汽
傳感器材質 H1 304不銹鋼
H2 316(L)不銹鋼
結構形式 A 一體型
B 分體式
顯示 1
2 現場液晶顯示
防爆等級 E 防爆,ExdIIBT6
N 不防爆
耐壓等級 N 常規
H(X) 高壓(協商訂貨)
注:
A.液體使用流量范圍的測試條件是常溫水(t=20℃,ρ=1000Kg/m³)。
氣體使用測量范圍的測試條件是常溫常壓的空氣(t=20℃,ρ=101.325KPa,ρ=1.205Kg/m³)
B.已知標準狀態下的體積流量換算成工況下的體積流量
一般氣體的計量單位常用標準狀態體積計量單位,即標準立方米/小時(Nm³/h),簡稱“標方”。先將標準狀態體積流量換算成工況狀態體積流量,即 立方米/小時(m³/h)然后再與表3適用流量范圍進行比較。

1.結構形式

2.簡易式流量計安裝方法
n 在滿足流量計直管段要求的安裝點上開一個φ100的圓缺。
n 用φ109×4.5mm基座的下管段與管道上開好口的圓缺焊接,基座焊接后目測不得有明顯的歪斜。
n 將測速探頭插入管道中,調整好插入深度使測頭中心與管道的中軸相吻合,測頭中心線與管道中軸線的夾角不應大于5度,然后調整好流向標使其與流體的流向相同。
n 把法蘭或球閥與焊接好的基座對接,用螺栓緊固好。
3.球閥式流量計(有截止閥型)安裝和拆卸方法

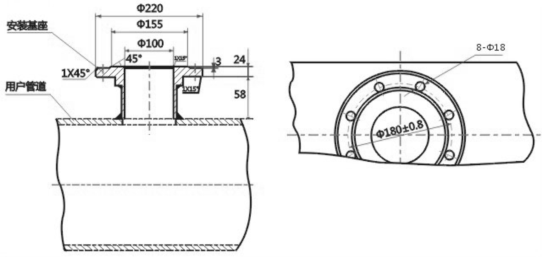

n 未注尺寸和材料均由用戶根據耐壓強度和防腐要求自行確定。
n “安裝基座”在管道上的位置應端正,直觀應無明顯的偏斜。
n 非鋼制管道可用夾箍固定“安裝基座”,但夾箍上必須有圖中所示的空隙尺寸85mm,以便在安裝球閥時由此空隙穿入螺栓M16×65。
n 法蘭連接尺寸的標準:GB4216.4-84。

?
