LWQ氣體渦輪流量計
-

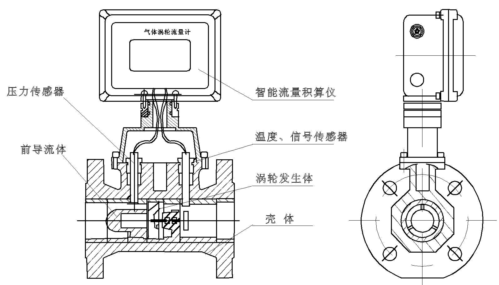

LWQ氣體渦輪流量計是吸取了國內外流量儀表先進技術，經過優化設計，綜合了氣體力學、流體力學、電磁學等理論而研制的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高可靠性的氣體精密計量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動低敏感性。

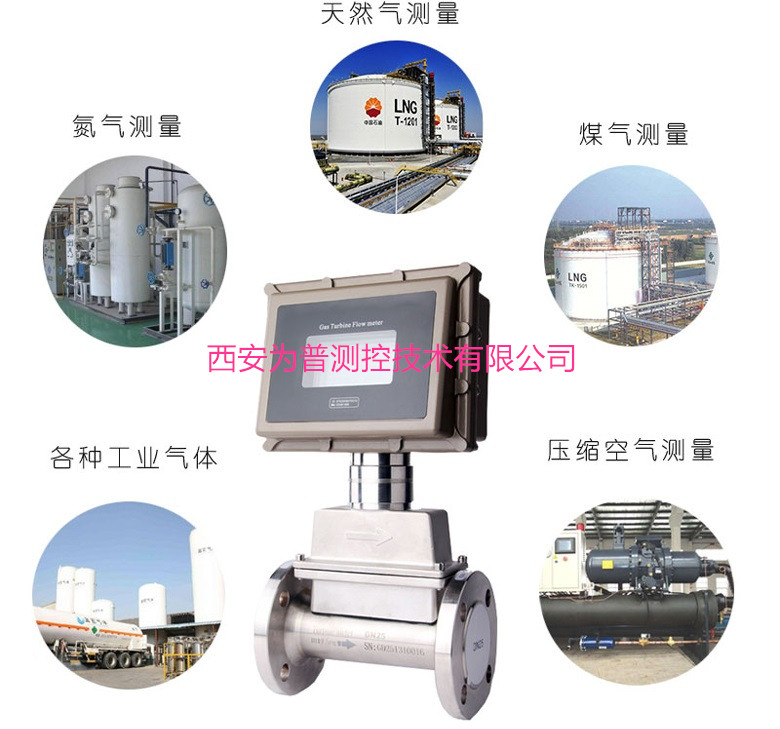

廣泛適用于天然氣、煤制氣、液化氣、輕烴氣體等氣體的計量。
儀表特點：
采用新型傳感器，始動流量低、壓力損失小、抗振性能好，不易腐蝕、可靠性好、使用壽命長。
采用新型微處理器與高性能的集成芯片，運算精度高、整機功能強大，性能優越。
按流量頻率信號，可將儀表系數分八段自動進行線性修正，根據用戶需要提高儀表的計算精度。
采用E2PROM數據存貯技術，具備歷史數據存貯與查詢功能，三種歷史數據記錄方式可供選擇。
高精確度，一般可達±1.5%R、±1.0%R。
重復性好，短期重復性可達0.05%～0.2%，在貿易結算中是優先選用的流量計。
可檢測被檢測氣體的溫度、壓力和流量，能進行流量自動跟蹤補償，并顯示標準狀態下
（Pn=101.325KPa,Tn=293.15K）的氣體流量：可實時查詢溫度、壓力、時間、日期等數據。
技術參數：
采用新型傳感器，始動流量低、壓力損失小、抗振性能好，不易腐蝕、可靠性好、使用壽命長。
采用新型微處理器與高性能的集成芯片，運算精度高、整機功能強大，性能優越。
按流量頻率信號，可將儀表系數分八段自動進行線性修正，根據用戶需要提高儀表的計算精度。
采用E2PROM數據存貯技術，具備歷史數據存貯與查詢功能，三種歷史數據記錄方式可供選擇。
高精確度，一般可達±1.5%R、±1.0%R。
重復性好，短期重復性可達0.05%～0.2%，在貿易結算中是優先選用的流量計。
可檢測被檢測氣體的溫度、壓力和流量，能進行流量自動跟蹤補償，并顯示標準狀態下
（Pn=101.325KPa,Tn=293.15K）的氣體流量：可實時查詢溫度、壓力、時間、日期等數據。
技術參數：
| 執行標準 | 封閉式管道中氣體流量的測量—氣體渦輪流量計（GB/T8940-2003） |
| 檢定標準 | 渦輪流量計（JJG1037-2008） |
|
儀表口徑（mm)及 連接方式 |
20、25、32、40、50、65、80、100、125、150、200、250、300采用法蘭連接 25、40、50可采用螺紋連接 |
| 精度等級 | ±1.5%R（±1%R需特制） |
| 量程比 | 1:10 ；1:20 ；1:30 |
| 儀表材質 | 表體：304不銹鋼或鑄鋁 葉輪：防腐ABS或優質鋁合金 轉換器：鑄鋁 |
| 使用條件 |
介質溫度：-20℃～+80℃ ； 環境溫度：-30℃～+60℃ 相對濕度：5%～90% ； 大氣壓力：86Kpa～106Kpa |
| 工作電源 |
A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0V～3.0V時均可正常工作。 |
| 整機耗能 | 外電源：< 1W 內電源:平均功耗≤ 1W,可連續使用三年以上。 |
| 信號輸出功能 | 脈沖信號、4-20mA電流信號、控制信號 |
| 通訊輸出功能 | RS485通訊 |
| 實時記錄功能 | 起停記錄、日記錄、定時間間隔記錄 |
| 信號接線口 | 內螺紋M20×1.5或其他 |
| 防爆等級 | ExdⅡBT6或ExiaⅡCT4 |
| 防護等級 | IP65 |
| 型號 | 說明 | |||||||||
| LWQ— | □ | -□ | □ | /□ | /□ | /□ | /□ | /□ | /□ | |
| 儀表類型 | １ | 傳感器（脈沖輸出） | ||||||||
| 2 | 變送器（4-20mA輸出） | |||||||||
| 3 | 電池供電就地儀表 | |||||||||
| 4 | 就地儀表+變送器（4-20mA輸出） | |||||||||
| 5 | 溫壓補償一體化（4-20mA輸出） | |||||||||
| 公稱通徑及量程范圍 | 25 | DN25 | ||||||||
| 40 | DN40 | |||||||||
| 50 | DN50 | |||||||||
| 65 | DN65 | |||||||||
| 80 | DN80 | |||||||||
| 100 | DN100 | |||||||||
| 125 | DN125 | |||||||||
| 150 | DN150 | |||||||||
| 200 | DN200 | |||||||||
| 250 | DN250 | |||||||||
| 300 | DN300 | |||||||||
| 量程范圍 | A（x） | 標準范圍 | ||||||||
| B（x） | 擴展范圍 | |||||||||
| 表體材質 | H1 | 304不銹鋼 | ||||||||
| H2 | 鑄鋁 | |||||||||
| 機芯材質 | M1 | 防腐ABS | ||||||||
| M2 | 鋁合金 | |||||||||
| 潤滑系統 | L1 | 自潤滑系統 | ||||||||
| L2 | 注油潤滑系統 | |||||||||
| 防爆等級 | E0 | 不防爆 | ||||||||
| E1 | ExiaⅡCT4 | |||||||||
| E2 | ExdⅡBT6 | |||||||||
| 耐壓等級 | A | 常規 | ||||||||
| B(x) | 高壓 | |||||||||
| 精度等級 | A | 1.5級 | ||||||||
| B(x) | 制定精度1.0級或0.75級等 | |||||||||
