EYK402精巧型壓力控制器
-
EYK402型智能壓力控制器是以高精度壓力傳感器作為檢測元件，集壓力測量、顯示、接點控制及變送輸出于一體的智能化測控產品。用高穩定電路產生開關信號，實現壓力連續測量和開關量控制。可用按鍵現場設定零點、滿度值、接點壓力、控制壓力等多種參數。具有精度高，遲滯小，響應快，性能穩定可靠，體積小，易操作和安裝簡便靈活的優點。

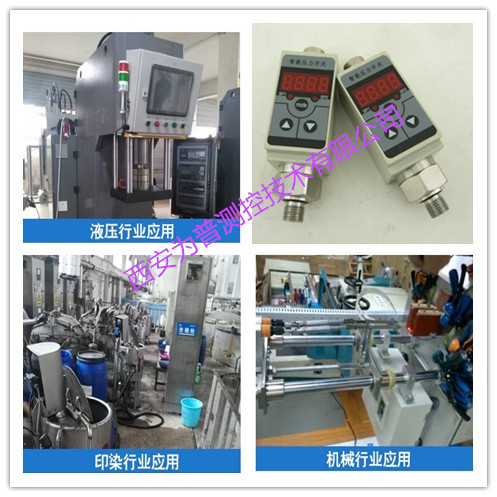

廣泛應用于化工、機械、水文、電力等系統的氣體、液體的壓力控制和自動化系統中，外接中間繼電器可以完成多種控制功能。
儀表特點：
LED 壓力顯示
采用壓力傳感器
調節無死區，零點至滿量程設定點任意調整
比機械壓力開關精度高，響應快開關信號可靠
一組開關量輸出控制；
防爆ExiaIICT6；
技術參數：
LED 壓力顯示
采用壓力傳感器
調節無死區，零點至滿量程設定點任意調整
比機械壓力開關精度高，響應快開關信號可靠
一組開關量輸出控制；
防爆ExiaIICT6；
技術參數：
| 量程（MPa) | 0～0.01……60 | |
| 壓力形式 | 表壓、絕壓 | |
| 輸出信號 | 繼電器接點輸出或開關量信號 | |
| 精度 | 0.25 | 0.5 |
| 上下限設定范圍 |
下限：0～上限設定最低值 上限：下限設定最高值～上限設定最高值 |
|
| 長期穩定性(%FS/年） | ≤0.5 | |
| 工作電壓（Vdc) | +12～+36（標定值為+24) | |
| 工作溫度（℃） | -20～+80 | |
| 膜片材料 | 316L不銹鋼 | |
| 殼體材料 | 1Crl8Ni9Ti | |

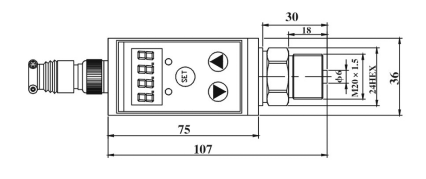

| 接口 | M20x1.5或用戶自定 | |
| 防爆等級 | Exia II CT6 | |
| 防護等級 | IP67 | |
|
EYK402 |
EYK402型壓力控制器 | ||||||||||||
| 代號 | 壓力類型 | ||||||||||||
| A | 絕對壓力 | ||||||||||||
| G | 表壓（相對于大氣壓測量） 可省略 | ||||||||||||
| 代號 | 測量范圍 | ||||||||||||
| 1 | 0～10KPa | ||||||||||||
| 2 | 0～35KPa | ||||||||||||
| 3 | 0～100KPa | ||||||||||||
| 4 | 0～250KPa | ||||||||||||
| 5 | 0～1.0Mpa | ||||||||||||
| 6 | 0～3.5Mpa | ||||||||||||
| 7 | 0～10Mpa | ||||||||||||
| 8 | 0～25Mpa | ||||||||||||
| 9 | 0～60Mpa | ||||||||||||
| 0 | 其他（需備注） | ||||||||||||
| 代號 | 輸出功能 | ||||||||||||
| K1 | 4~20mA 及2路繼電器開關量 | ||||||||||||
| K2 | 2路電器開關量 | ||||||||||||
| 代號 | 精度等級 | ||||||||||||
| 1 | ±0.25% | ||||||||||||
| 2 | ±0.5% | ||||||||||||
| 代號 | 管道接口 | ||||||||||||
| J1 | M20×1.5 外螺紋 | ||||||||||||
| J2 | G1/2 外螺紋 | ||||||||||||
| J3 | 其他（需備注） | ||||||||||||
| 代號 | 防爆形式 | ||||||||||||
| N | 無 | ||||||||||||
| d | 隔爆 | ||||||||||||
| EYK402 | G | 5 | K1 | 1 | J1 | N | （選型舉例） | ||||||
