WPRD2606智能雷達物位計
-
非接觸式雷達，無磨損，無污染；
幾乎不受大氣中水蒸氣、溫度和壓力變化影響；
波長更短，對在傾斜的固體表面有更好的反射；
波束角小，能量集中，增強了回波能力的同時又有利于避開干擾物；
相對于低頻雷達物位計，測量盲區更小，對于小罐測量也會取得良好的效果；
高信噪比，即使在波動的情況下也能獲得更優的性能；
高頻率，是測量固體和低介電常數介質的最佳選擇。
產品特點
n 多種專利型天線，抗凝結、抗掛料。
n 26GHz的發射頻率,波束角小, 發射角小。測量盲區更小，對于小罐測量取得良好的效果；
n 采用了先進的微處理器和獨特的EchoDiscovery回波處理技術，適應復雜工況。
技術參數
l 最大量程： 30m
l 測量精度： ±3mm
l 天線結構： 不銹鋼316L喇叭/PTFE振子
l 過程連接：螺紋、法蘭
l 過程溫度： -40～250°C
l 過程壓力： -0.1～4MPa
l 頻率范圍： 26GHz
l 防護等級：IP67
l 防爆等級：ExiaIIC T6
l 信號輸出： (4～20)mA/HART（兩線/四線）
l 電 源： 兩線制（DC24V)
l 四線制(DC24V/AC220V)
l 天線材料： 不銹鋼304/316L
l 天線結構： 喇叭
n 多種專利型天線，抗凝結、抗掛料。
n 26GHz的發射頻率,波束角小, 發射角小。測量盲區更小，對于小罐測量取得良好的效果；
n 采用了先進的微處理器和獨特的EchoDiscovery回波處理技術，適應復雜工況。
技術參數
l 最大量程： 30m
l 測量精度： ±3mm
l 天線結構： 不銹鋼316L喇叭/PTFE振子
l 過程連接：螺紋、法蘭
l 過程溫度： -40～250°C
l 過程壓力： -0.1～4MPa
l 頻率范圍： 26GHz
l 防護等級：IP67
l 防爆等級：ExiaIIC T6
l 信號輸出： (4～20)mA/HART（兩線/四線）
l 電 源： 兩線制（DC24V)
l 四線制(DC24V/AC220V)
l 天線材料： 不銹鋼304/316L
l 天線結構： 喇叭
| WPRD2606 | WPRD2606智能雷達物位計 | |||||||
| 防爆 | ||||||||
| P | 標準型（非防爆） | |||||||
| I | 本安防爆型（ExiaII CT6） | |||||||
| D | 本安型+隔爆型（EXDiaIICT6） | |||||||

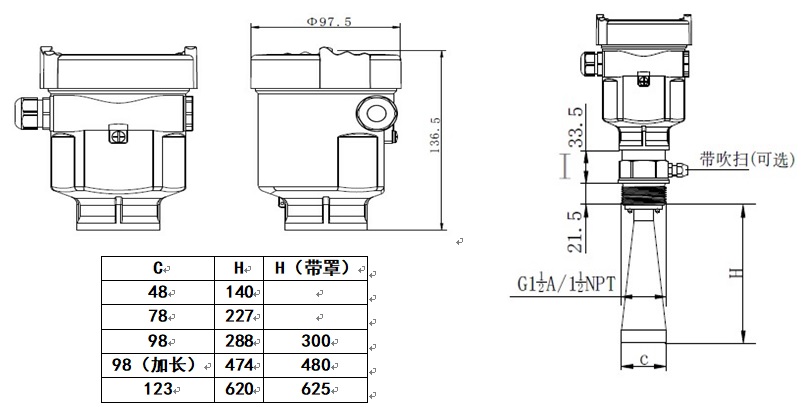

| 天線形式/材料/過程溫度 | ||||||||
| B | 喇叭天線Φ48mm/不銹鋼316L | |||||||
| C | 喇叭天線Φ78mm/不銹鋼316L | |||||||
| H | 喇叭天線Φ98mm/不銹鋼316L | |||||||
| I | 喇叭天線Φ123mm/不銹鋼316L | |||||||
| 過程連接 | ||||||||
| G | (F)螺紋 G1½A | |||||||
| N | (F)螺紋 1½NPT | |||||||
| FA | (L)法蘭DN50/PTFE | |||||||
| FX | 特殊定制 | |||||||
| 輸出信號 | ||||||||
| 1 | (4～20)mA/HART兩線制 | |||||||
| 2 | (4～20)mA/HART兩線/四線制 | |||||||
| 外殼/防護等級 | ||||||||
| A | 鋁/IP68 | |||||||
| B | 塑料/IP66 | |||||||
| C | 不銹鋼316L/IP67 | |||||||
| 電纜進線 | ||||||||
| M | M20*1.5 | |||||||
| N | 1/2NPT | |||||||
| 現場顯示/編程 | ||||||||
| V | 帶 | |||||||
| X | 不帶 | |||||||
| WPRD2606 | P | B | G | 2 | A | M | X | 舉例 |
