WPRD2608智能雷達物位計
-
非接觸式雷達，無磨損，無污染；
幾乎不受大氣中水蒸氣、溫度和壓力變化影響；
波長更短，對在傾斜的固體表面有更好的反射；
波束角小，能量集中，增強了回波能力的同時又有利于避開干擾物；
相對于低頻雷達物位計，測量盲區更小，對于小罐測量也會取得良好的效果；
高信噪比，即使在波動的情況下也能獲得更優的性能；
高頻率，是測量固體和低介電常數介質的最佳選擇。
產品特點
n 多種專利天線，抗結露、結晶、掛料、粉塵。
n 26GHz的發射頻率,波束角小,能量集中，具有更強抗干擾能力，測量精度高和穩定性好；
n 采用了先進的微處理器和獨特的EchoDiscovery回波處理技術，適應復雜工況
技術參數
l 最大量程： 70m
l 測量精度： ±15mm
l 天線結構： 不銹鋼316L喇叭/PTFE振子
l 過程連接：螺紋、法蘭
l 過程溫度： (-40～200) °C
l 過程壓力： -0.1～4MPa
l 頻率范圍： 26GHz
l 防護等級：IP67
l 防爆等級：ExiaIIC T6
l 信號輸出： (4～20)mA/HART（兩線/四線）
l 電 源： 兩線制（DC24V) 四線制（DC24V/AC220V)
l 天線材料： (1)不銹鋼304 / 316L拋物面
(2)不銹鋼304 / 316L喇叭加PTFE
n 多種專利天線，抗結露、結晶、掛料、粉塵。
n 26GHz的發射頻率,波束角小,能量集中，具有更強抗干擾能力，測量精度高和穩定性好；
n 采用了先進的微處理器和獨特的EchoDiscovery回波處理技術，適應復雜工況
技術參數
l 最大量程： 70m
l 測量精度： ±15mm
l 天線結構： 不銹鋼316L喇叭/PTFE振子
l 過程連接：螺紋、法蘭
l 過程溫度： (-40～200) °C
l 過程壓力： -0.1～4MPa
l 頻率范圍： 26GHz
l 防護等級：IP67
l 防爆等級：ExiaIIC T6
l 信號輸出： (4～20)mA/HART（兩線/四線）
l 電 源： 兩線制（DC24V) 四線制（DC24V/AC220V)
l 天線材料： (1)不銹鋼304 / 316L拋物面
(2)不銹鋼304 / 316L喇叭加PTFE
| WPRD2608 | WPRD2608智能雷達物位計 | ||||||||||||||||||
| 防爆 | |||||||||||||||||||
| P | 標準型（非防爆） | ||||||||||||||||||
| I | 本安防爆型（ExiaII CT6） | ||||||||||||||||||
| D | 本安型+隔爆型（EXDiaIICT6） | ||||||||||||||||||

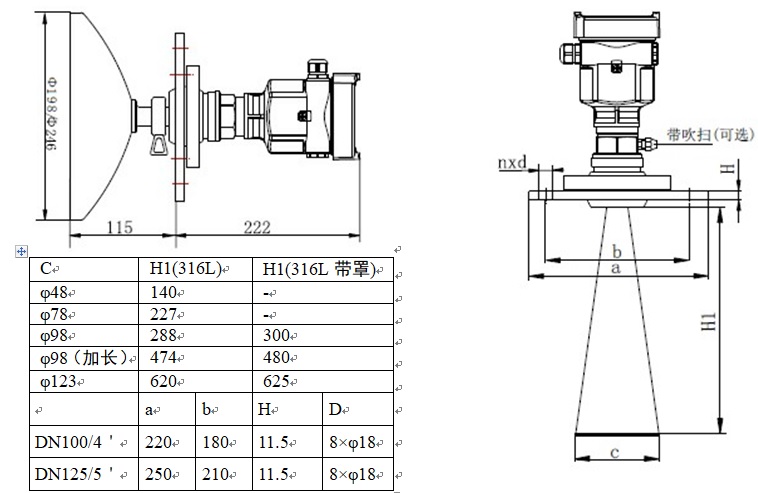

| 天線形式/材料/過程溫度 | |||||||||||||||||||
| B | 喇叭天線Φ48mm/不銹鋼316L | ||||||||||||||||||
| C | 喇叭天線Φ78mm/不銹鋼316L | ||||||||||||||||||
| H | 喇叭天線Φ98mm/不銹鋼316L | ||||||||||||||||||
| I | 喇叭天線Φ123mm/不銹鋼316L | ||||||||||||||||||
| Q | 拋物面天線198mm/不銹鋼316L | ||||||||||||||||||
| 過程連接 | |||||||||||||||||||
| G | 螺紋 G1½A | ||||||||||||||||||
| FA | 法蘭DN50/PTFE | ||||||||||||||||||
| FX | 特殊定制 | ||||||||||||||||||
| 輸出信號 | |||||||||||||||||||
| 1 | (4～20)mA/HART兩線制 | ||||||||||||||||||
| 2 | (4～20)mA/HART兩線/四線制 | ||||||||||||||||||
| 外殼/防護等級 | |||||||||||||||||||
| A | 鋁/IP68 | ||||||||||||||||||
| B | 塑料/IP66 | ||||||||||||||||||
| C | 不銹鋼316L/IP67 | ||||||||||||||||||
| 電纜進線 | |||||||||||||||||||
| M | M20*1.5 | ||||||||||||||||||
| N | 1/2NPT | ||||||||||||||||||
| WPRD2608 | P | B | G | 2 | A | M | X | ||||||||||||
