WPC-5700系列多回路測量顯示控制儀
-
WPC-5700系列多回路測量顯示控制儀針對現場溫度、壓力、液位、速度等各種信號進行采集、顯示、控制、遠傳、通訊、打印等處理，構成采集系統及控制系統，適用于需要進行多測量點巡回檢測的系統。
|
n 雙屏LED數碼顯示，PV顯示測量值，SV顯示當前通道號。 n 可巡回檢測8～16路測量信號，各輸入通道測量信號互不干擾。 n 具備36種信號輸入功能，各通道可同時輸入不同的信號類型；0.2％級測量精度。 n 報警方式可選擇8路或16路“統一報警輸出”、“16路分別報警輸出”，“統一報警輸出”時通過參數設置可選擇帶記憶報警和不帶記憶報警功能，儀表面板帶LED報警指示燈。 n 儀表數據刷新周期2秒/16路。 |
 |
|
n 支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。 n 儀表可帶RS232C打印功能，具有手動打印、定時打印、報警打印功能。 n 帶DC24V饋電輸出，為現場變送器配電。 n 輸入、輸出、電源、通訊相互之間采用光電隔離技術。 n 參數設定密碼鎖定，參數設置斷電永久保存，具備參數恢復出廠設定功能。 n 變送輸出方式可以選擇“統一變送輸出”、“8路分別變送輸出”、“按指定輸入通道的采樣值變送”、統一變送、“16路采樣值加權平均變送”、“16路輸入最大值變送”、“16路輸入最小值變送”。 |
|
|
n 雙屏LED數碼顯示，PV顯示測量值，SV顯示當前通道號。 n 可巡回檢測8～16路測量信號，各輸入通道測量信號互不干擾。 n 具備36種信號輸入功能，各通道可同時輸入不同的信號類型；0.2％級測量精度。 n 報警方式可選擇8路或16路“統一報警輸出”、“16路分別報警輸出”，“統一報警輸出”時通過參數設置可選擇帶記憶報警和不帶記憶報警功能，儀表面板帶LED報警指示燈。 n 儀表數據刷新周期2秒/16路。 |
|
|
n 支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。 n 儀表可帶RS232C打印功能，具有手動打印、定時打印、報警打印功能。 n 帶DC24V饋電輸出，為現場變送器配電。 n 輸入、輸出、電源、通訊相互之間采用光電隔離技術。 n 參數設定密碼鎖定，參數設置斷電永久保存，具備參數恢復出廠設定功能。 n 變送輸出方式可以選擇“統一變送輸出”、“8路分別變送輸出”、“按指定輸入通道的采樣值變送”、統一變送、“16路采樣值加權平均變送”、“16路輸入最大值變送”、“16路輸入最小值變送”。 |
|
WPC-5710□-□-□/□/□/□( )-□-( )
8回路 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧
WPC-5720□-□-□/□/□/□( )-□-( )
16回路 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧
型號及代碼
備注：

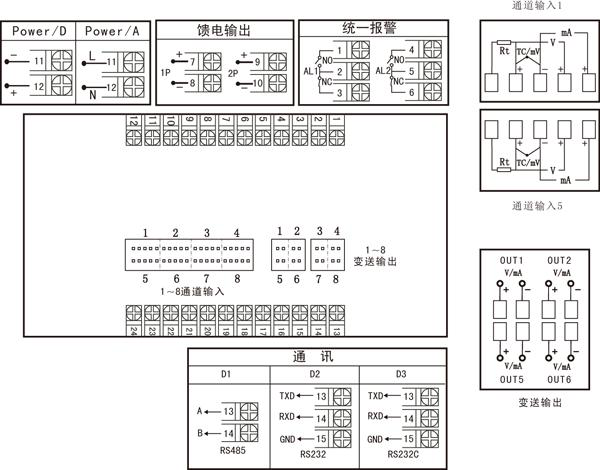

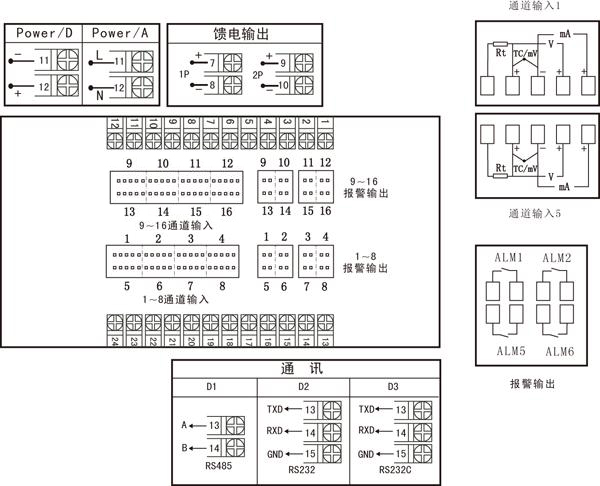

1、選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少帶不了全功能，有的功能在同組端子上只能選擇其中一種功能。
2、因為儀表的分別變送輸出口與分別報警口是共用的，所以可按以下方式選擇：
a、統一變送輸出+統一報警輸出
b、八路分別變送輸出+統一報警輸出
c、十六限分別報警輸出
3、WPC-5720儀表不帶分別變送和分別報警功能。
4、WPC-5720C儀表只能選擇統一報警功能。
5、在寫型號時必須完整，沒有選到的功能項不能省略，必須用“X”補上。
例1：WPC-5710A-27-0/1/X/X-A(統一變送輸出/和統一報警輸出)
例2：WPC-5720A-14-X/1/D1/X-A(統一報警輸出)
例3：WPC-5710A-14-X/2/D1/X-A(分別報警輸出)
例4：WPC-5710A-14-00/X/D1/X-A(分別變送輸出)
8回路 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧
WPC-5720□-□-□/□/□/□( )-□-( )
16回路 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧
型號及代碼
| ①規格尺寸 | ②輸入分度號 | ||
| 代碼 | 寬*高*深 | 代碼 | 分度號（測量范圍） |
|
A B C |
160*80*136mm（橫式） 80*160*136mm（豎式） 96*96*136mm（方式） |
00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55 56 |
熱電偶B(400～1800℃) 熱電偶S(0～1600℃) 熱電偶K(0～1300℃) 熱電偶E分度(0～1000℃) 熱電偶T分度(-200.0～400.0℃) 熱電偶J分度(0～1200℃) 熱電偶R分度(0～1600℃) 熱電偶N分度(0～1300℃) 熱電偶F2分度(700～2000℃) 熱電偶Wre3-25分度(0～2300℃) 熱電偶Wre5-26分度(0～2300℃) 熱電阻CU50(-50.0～150.0℃) 熱電阻CU53(-50.0～150.0℃) 熱電阻CU100(-50.0～150.0℃) 熱電阻PT100(-200.0～650.0℃) 熱電阻BA1(-200.0.0～600.0℃) 熱電阻BA2（-200.0～600.0℃） 線性電阻0～400Ω(-1999～9999) 遠傳電阻0-350Ω (-1999～9999) 遠傳電阻30-350Ω (-1999～9999) 0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) -20～20mV (-1999～9999) -100～100mV (-1999～9999) 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V (-1999～9999) 0～10V (-1999～9999)(不可切換) 0～10mA開方 (-1999～9999) 4～20mA開方 (-1999～9999) 0～5V開方 (-1999～9999) 1～5V開方 (-1999～9999) 全切換 特殊規格 |
| ③變送輸出 | |||
| 代碼 | 輸出類型（輸出方式） | ||
|
X 0 1 2 3 4 5 00 01 02 03 04 05 8 |
無輸出 4-20mA(統一變送) 1-5V(統一變送) 0-10mA(統一變送) 0-5V(統一變送) 0-20mA(統一變送) 0-10V(統一變送) 4-20mA(分別變送) 1-5V(分別變送) 0-10mA(分別變送) 0-5V(分別變送) 0-20mA(分別變送) 0-10V(分別變送) 特殊規格 |
||
| ④報警輸出（繼電器接點輸出） | |||
| 代碼 | 報警通道 | ||
|
X 1 2 |
無輸出 統一報警 分別報警 |
||
| ⑤通訊輸出 | |||
| 代碼 | 通訊接口（通訊協議） | ||
|
X D1 D2 D3 |
無輸出 RS-485通迅接口（Modbus） RS232通迅接口（Modbus） RS232C打印接口 |
||
| ⑥饋電輸出 | |||
| 代碼 | 饋電輸出（輸出電壓） | ||
|
X 1P 2P |
無輸出 1路饋電輸出 2路饋電輸出 如“2P（12/24）” 表示第一路12V，第二路24V饋電輸出。 |
||
| ⑦供電電源 | |||
| 代碼 | 電壓范圍 | ||
|
A D |
AC100-240V(50/60Hz) DC 20-29V |
||
| ⑧備注(無可省略) | |||
備注：
1、選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少帶不了全功能，有的功能在同組端子上只能選擇其中一種功能。
2、因為儀表的分別變送輸出口與分別報警口是共用的，所以可按以下方式選擇：
a、統一變送輸出+統一報警輸出
b、八路分別變送輸出+統一報警輸出
c、十六限分別報警輸出
3、WPC-5720儀表不帶分別變送和分別報警功能。
4、WPC-5720C儀表只能選擇統一報警功能。
5、在寫型號時必須完整，沒有選到的功能項不能省略，必須用“X”補上。
例1：WPC-5710A-27-0/1/X/X-A(統一變送輸出/和統一報警輸出)
例2：WPC-5720A-14-X/1/D1/X-A(統一報警輸出)
例3：WPC-5710A-14-X/2/D1/X-A(分別報警輸出)
例4：WPC-5710A-14-00/X/D1/X-A(分別變送輸出)
